基本的步升交换式调整器，如图18.19所示，其中晶体管Q1当作是连接到接地端的开关。

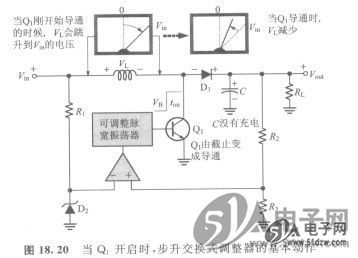

    切换的动作，如图18.20和18.21所示。当Q1导通时，在电感器两端会感应产生一个其值大约等于Vm的电压，其极性如图18.20所示。在Q1导通期间(ton)，电感电压VL从它起始的最大值开始减少，且二极管D-呈反向偏压。Q1导通时间愈久，VL变得愈小。在导通期间，电容器只会经由负载放出微小的电量。

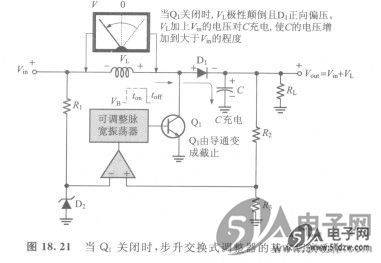

    当Q1关闭，如图18.21所示，电感电压的极性忽然颠倒，并且在加上Vin后，使二极管D1成为正向偏压，然后对电容器充电。输出电压等于电容电压而且可能大于Vin，这是因为在Q1关闭期间，电容器充电的电压等于Vin加上电感两端所感应的电压。


    Q1的导通时间愈长，电感电压减少愈多，而且在Q1关闭的那一瞬间， GK105 电感器的极性对调，电压的振幅愈大。如同我们已经知道的，这一介极性对调的电压正是使电容器充电到高于Vin的电压。输出电压与电感器的磁场作用（由ton决定）有关，也和电容器的充电（由toff决定）有关。
    这个装置完成电压调整的工作原理，是当负载或输入电压改变而使Vin产生改变时，Q1导通时间随着改变（在某一个范围内）。如果Vout倾向增加，则Q1导通时间将减少，结果使得C的充电量减少。如果Vout倾向减少，则Q1导通时间将增加，结果使得C充电量增加。这个调整作用使Vout，基本上维持在固定电平。
