图17.2所示为超外差AM接收器(the superheterodyne AM receiver)的框图。其中包括天线、射频(radiofrequency，RF)放大器、混频器、本地振荡器(local oscillator，LO)、中频(intermediate frequency，IF)放大器、检波器、音频放大器、功率放大器及扬声器等。


    1．天  线
    广播的信号由天线( antenna)接收，然后送至射频放大器。这些信号非常微弱（通常只有几微伏特）。
    2．射频放大器
    通过调谐此电路，我们可以选取并放大AM广播频带内的任何载波频率。只有所选取的频率以及它的两个边频可以通过射频放大器。（有些AM接收器没有独立的射频放大器。）
    3．本地振荡器
    此电路产生频率比选定的RF频率高455KHz的稳定正弦波。
    4．混频器
    混频器( mixer)有两个输入：一个是来自RF放大器输出端的振幅调制RF信号（当没有RF放大器时，就从天线直接输入），另一个是从本地振荡器(LO)严生的正弦波输出。这两个信号经由一个称为外差法(heter-odyning)的非线性处理过程加以混合，产生和频率与差频率的两个频率。举例来说，如果RF载波频率为looOkHz，LO的频率为1455kHz，则从混频器输出的两个和频率与差频率分别为2455kHz和455kHz。不管RF载波的频率为何，差频率永远为455kHz。
    5．中频放大器
    中频放大器的输入是455kHz的AM信号，除了频率被降为455kHz之外，它与原本的AM载波信号完全一样。中频放大器会大幅度地增加此信号的振幅。
    6．检波器
    这个电路将调制信号（音频信号）从455kHz的中频取出，此时已经不再需要中频信号，所以检波器的输出只有音频信号。
    音频及功率放大器(audio and power amplifiers)此电路将检波出来的音频信号放大，以便驱动扬声器发出声音。
    7．AGC
    自动增益控制(automatic gain control，AGC)是从检波器输出，提供一个与接收信号强度成正比的直流电平。虽然输入的载波信号强度变化范围很大，但是将这个直流电平反馈至中频放大器（有时候会反馈到混频器和RF放大器），就可调整增益，使得整个系统内的信号电平保持固定。

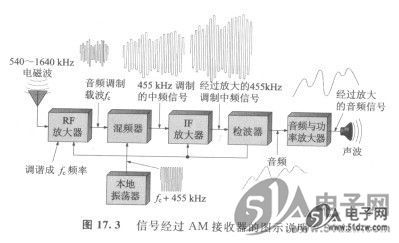

    图17.3所示为信号经过AM超外差接收器的情形。 GBU606接收器经过调谐后就能够接收AM频带内任何频率的信号。因为RF放大器、混频器以及本地振荡器的频率同时进行调谐，所以本地振荡器频率永远比输入的RF信号高出45skHz。这就是所谓的同轴调谐(gang tuning)。
