印制电路板
发布时间:2011/12/17 10:32:18 访问次数:915
检查图9.37的印制电路板,确认它完全按照线路图制作。DAC7612U/2K5反面的铜箔连按线路以较暗的绕线显示。在电路板上根据线路图标示出元件和输入/输出名称。

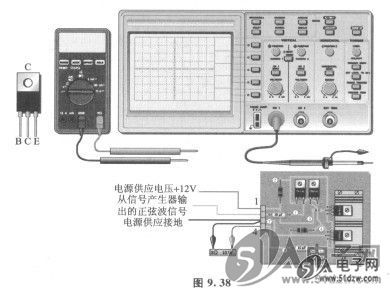

运用图9. 38测试工作台的设置中所指示的测试点(加上圆圈的数字),在5kHz的测试频率下,按照一个步骤接着一个步骤的方式,建立一套检测功率放大电路是否正常的操作指南。以信号产生器作为信号源。

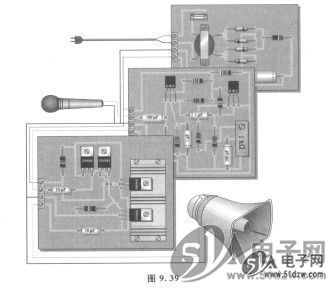

指明每个测量点的电压值。对所有可能出问题的元件提供故障分析程序。将功率放大器的测试程序,电源供应器电路板的测试程序组合成完整的系统测试程序,图9.39显示出组合完成的系统。

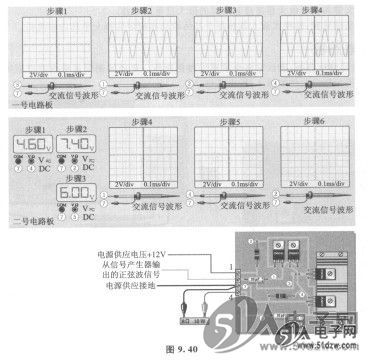

确认图9. 40的线路连接完全正确,并且画出完整的系统线路图。
检查图9.37的印制电路板,确认它完全按照线路图制作。DAC7612U/2K5反面的铜箔连按线路以较暗的绕线显示。在电路板上根据线路图标示出元件和输入/输出名称。
运用图9. 38测试工作台的设置中所指示的测试点(加上圆圈的数字),在5kHz的测试频率下,按照一个步骤接着一个步骤的方式,建立一套检测功率放大电路是否正常的操作指南。以信号产生器作为信号源。
指明每个测量点的电压值。对所有可能出问题的元件提供故障分析程序。将功率放大器的测试程序,电源供应器电路板的测试程序组合成完整的系统测试程序,图9.39显示出组合完成的系统。
确认图9. 40的线路连接完全正确,并且画出完整的系统线路图。
