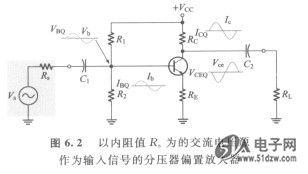

以分压器偏置的晶体管电路如图6.2所示， PCI2040PGE其中交流正弦波信号源是通过C1电容耦合到晶体管基极，负载则是通过C2电容耦合到晶体管集电极。因为耦合电容器能阻隔直流，所以信号源内阻RL与负载电阻RL不会影响晶体管基极与集电极的直流偏置电压。但是电容器对交流信号则可视为短路。所以信号源的正弦波电压会使晶体管基极电压，在直流偏压时以正弦波方式上下变化。由于晶体管的增益作用，基极电流变动会引起较大的集电极电流变动。
    当集电极的正弦波电流增加，集电极电压将减小。另一方面，集电极电流在Q点附近的变化与基极电流的变化为同相(in phase)。所以如图6.2，在Q点上下变动的集电极对发射极正弦波电压，与基极正弦波电压呈180^。反相。因此晶体管的基极与集电极电压永远呈现反相的状态。
    上述分析可以利用图6.3集电极特性曲线加以说明。基极的正弦波电压通过交流负载线，使得基极电流在Q点上下变动，如图中箭头所示。从基极电流的峰值向左边IC轴作垂线，向下方的VCE轴作垂线，可分别显示出集电极电流和集电极对发射极电压的峰峰值变动情况，如图所示。因为在交流分析电路中的集电极电阻是RL并联Rc，而在直流分析电路中集电极电阻为RL，因此交流电阻小于直流电阻，所以交流负载线与直流负载绒不同。
