本电路可对电池或蓄电池进行充电，电池或蓄电池充满时能自动停止充电。恒流充电电流连续可调，充电电流在0~ 1.5A之间可调。图15-13所示是可调恒流型自动充电器电路。
    1．电路分析
    220V的市电经变压器Tl降压后，输出15V的交流电压，再经VDl~ VD4组成的桥式整流电路整流，由电容Cl滤波，在Cl两端得到直流电压供电路使用。此时电源电压经R4加到VD5上，使VD5发光，指示充电器的电源已经接通。
    电池从A、B两点接入电路，电池电压由R5与RP1组成的分压电路分压，在RP1的动片上得到一个电压，注意这一电压是以电池的正极相对于RP1的动片而言的。当电压不足的电池接入电路时，RP1动片上的分压值不能使VT5有足够的发射结（发射极与基极之间）正向电压，于是VT5截止，相当于开路。
    电源电压经R9、VT4的发射极、基极、Rl0构成基极电流回路，VT4得到基极电流而导通，于是VT4的发射极电压下降，使VT3基极电压下降，VT3流过基极电流而导通，其集电极电流经R8、VD6、R6、RP2、R7到地。VT3的集电极电流流过VD6时，使VD6发光，指示充电器正处于充电状态。
    在RP2动片上的电压使VT2、VT1寻通，构成了电池的充电回路。流过VT1的集电极电流就是电池的充电电流，通过调节RP2可改变VT1和VT2的基极电流，使VT1的导通内阻得到改变，即改变了电池充电电流的大小。


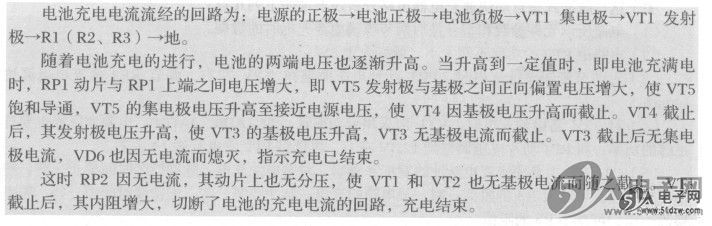

    2．电路分析说明
    在电路中，VT1发射极通过开关Sl接入三种不同阻值的电阻，OP297GSZ这样可以改变不同的充电电流的负反馈量，能提高恒流的稳定性。Rl、R2、R3为电流挡切换电阻，切换电流分别为0—150mA、 150 ~ 750mA. 0.75~1.5A。
