1．集成电路A1引脚作用

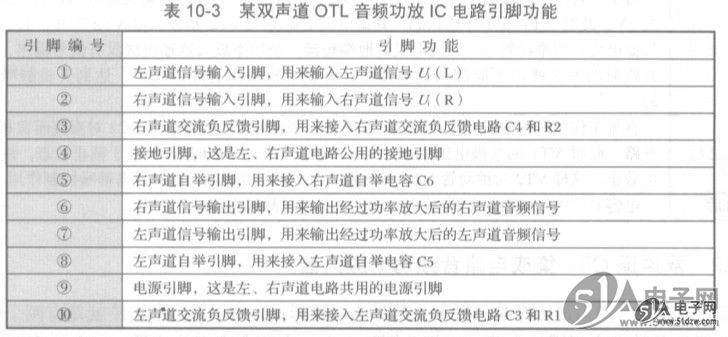

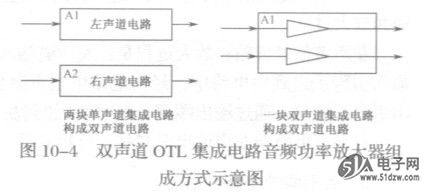

    集成电路为双声道OTL音频功率放大器集成电路，Al共10个引脚，各引脚作用如表10-3所示。


    2．交流信号传输和放大分析

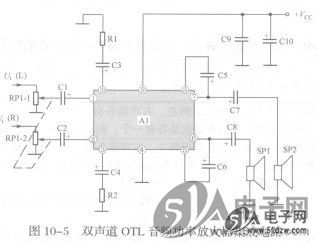

    左、右声道电路的工作原理是一样的，这里以左声道电路为例，分析电路左声道信号的传输和放大过程。


    右声道电路与左声道电路对称，分析省略。
    3．各引脚外电路分析
    双声道OTL音频功率放大器集成电路与单声道OTL音频功率故大器集成电路相比，各弓脚外电路的情况与单声道电路基本一样，只是多了一个声道的电路。

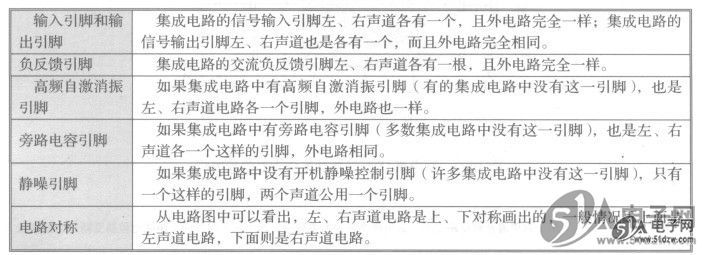

    关于引脚及外电路情况主要说明以下几点。

  4．双联同轴音量电位器电路
    电路中，RPl-1和RPl-2分别是左、右声道的音量电位器， K117这是一个双联同轴电位器，这种电位器与普通的单联电位器不同，它的两个联共用一个转柄来控制，当转动转柄时左、右声道电位器RPl-1、RPl-2同步转动，这样保证左、右声道音量是同步、等量控制的，这是双声道电路所要求的。
