典型的单声道OTL集成电路音频功率放大器

发布时间:2011/12/7 10:21:11 访问次数:4417

    OTL功率放大器集成电路有两种:一种是单声道的OTL功率放大器集成电路;另一种是双声道的OTL功率放大器集成电路。这两种集成电路工作原理是一样的,只是双声道电路多了一个完全相同的声道部分。
    图10-3所示是典型的单声道OTL音频功率放大器集成电路。M1136电路中,Al为单声道OTL音频功放集成电路,Ui为输入信号,这一信号来自前级的电压放大器输出端。RP1是音量电位器,SP1是扬声器。


    关于典型的单声道OTL音频功率放大器集成电路,其工作原理分析需要分成以下几个部分进行。
   1.集成电路A1各引脚的作用

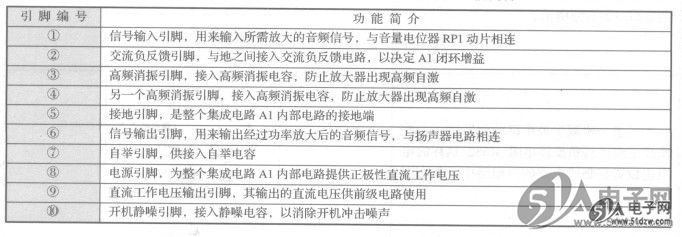

    分析集成电路工作原理的关键之一是要了解各引脚的作用。这一集成电路共有10个引脚,各引脚作用如表10-2所示。

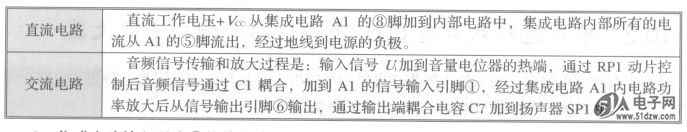

    2.直流电路和交流电路分析

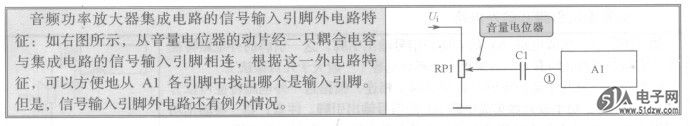

   3.集成电路输入引脚①的外电路
    集成电路的分析主要是外电路的分析,关键是搞清楚各引脚的作用和各引脚外电路中元器件的作用,为了做到这两点首先要掌握各种引脚的外电路特征。
    输入引脚用来输入信号,从①脚输入的信号直接加到集成电路Al内部的输入级放大器电路中。①脚外电路接入耦合电容Cl,称为输入端耦合电容,其作用是将集成电路Al rYj①脑P上直流电压与外部电路隔开,同时将音量电位器RP1动片输出的音频信号加到集成电路Al的①脚内电路中。
    音频功率放大器的输入电容一般在l~ lOpF之间,集成电路Al输入端的输入阻抗越大,这一输入耦合电容Cl的容量可以越小,减小输入耦合电容的容量可以降低整个放大器的噪声。这是因为耦合电容的容量小了,其漏电流就小,而漏电流就是输入到下级放大器电路中的噪声。

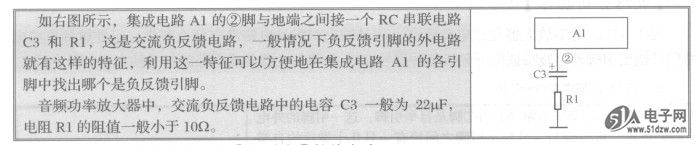

   4.集成电路交流负反馈引脚②的外电路

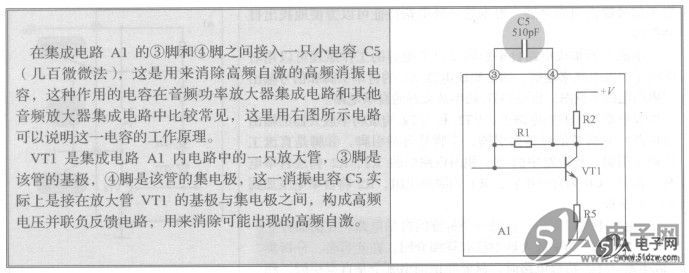

   5.集成电路高频消振引脚③和引脚④的外电路


    通过集成电路的内电路可以明显地看出,Rl和C5构成标准的电压并联负反馈电路,这一电路的工作原理在前面负反馈放大器中有详细讲述,在此省略。

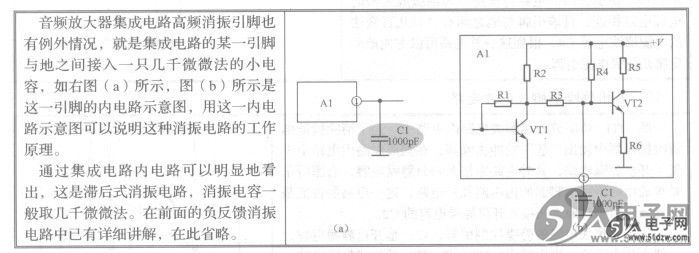

   6.集成电路中高频消振电路的变异电路



    7.信号输出引脚⑥的外电路

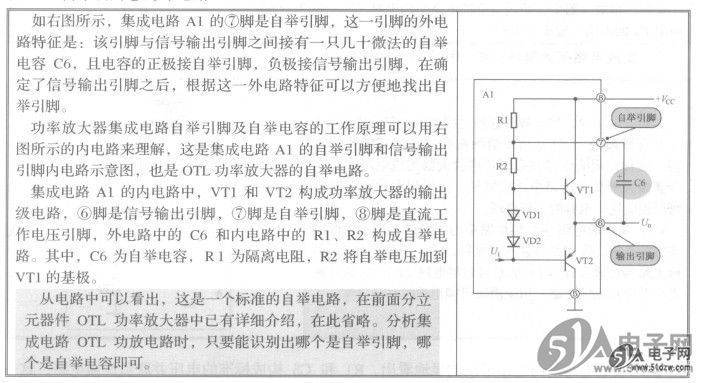

    8.自举引脚⑦的外电路


    9.前级电源输出引脚⑨的外电路

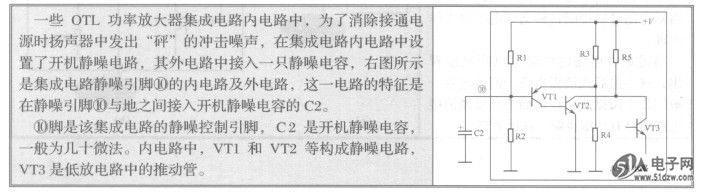

    10.开机静噪引脚的外电路

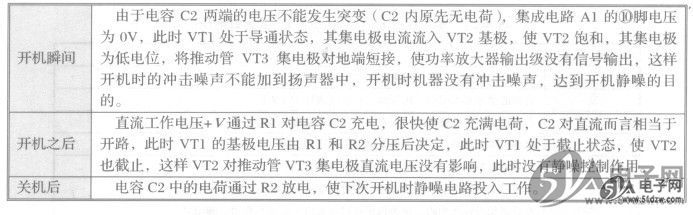

       这一电路工作原理是:内电路中,电阻Rl和R2分压后的电压加到VT1基极,R3和R4分压后的电压加到VT1发射极,这两个分压电路使VT1基极的直流电压等于发射极电压,因此在静态时VT1处于截止状态。








    OTL功率放大器集成电路有两种:一种是单声道的OTL功率放大器集成电路;另一种是双声道的OTL功率放大器集成电路。这两种集成电路工作原理是一样的,只是双声道电路多了一个完全相同的声道部分。
    图10-3所示是典型的单声道OTL音频功率放大器集成电路。M1136电路中,Al为单声道OTL音频功放集成电路,Ui为输入信号,这一信号来自前级的电压放大器输出端。RP1是音量电位器,SP1是扬声器。


    关于典型的单声道OTL音频功率放大器集成电路,其工作原理分析需要分成以下几个部分进行。
   1.集成电路A1各引脚的作用
    分析集成电路工作原理的关键之一是要了解各引脚的作用。这一集成电路共有10个引脚,各引脚作用如表10-2所示。



    2.直流电路和交流电路分析


   3.集成电路输入引脚①的外电路
    集成电路的分析主要是外电路的分析,关键是搞清楚各引脚的作用和各引脚外电路中元器件的作用,为了做到这两点首先要掌握各种引脚的外电路特征。
    输入引脚用来输入信号,从①脚输入的信号直接加到集成电路Al内部的输入级放大器电路中。①脚外电路接入耦合电容Cl,称为输入端耦合电容,其作用是将集成电路Al rYj①脑P上直流电压与外部电路隔开,同时将音量电位器RP1动片输出的音频信号加到集成电路Al的①脚内电路中。
    音频功率放大器的输入电容一般在l~ lOpF之间,集成电路Al输入端的输入阻抗越大,这一输入耦合电容Cl的容量可以越小,减小输入耦合电容的容量可以降低整个放大器的噪声。这是因为耦合电容的容量小了,其漏电流就小,而漏电流就是输入到下级放大器电路中的噪声。




   4.集成电路交流负反馈引脚②的外电路


   5.集成电路高频消振引脚③和引脚④的外电路


    通过集成电路的内电路可以明显地看出,Rl和C5构成标准的电压并联负反馈电路,这一电路的工作原理在前面负反馈放大器中有详细讲述,在此省略。
   6.集成电路中高频消振电路的变异电路



    7.信号输出引脚⑥的外电路


    8.自举引脚⑦的外电路


    9.前级电源输出引脚⑨的外电路


    10.开机静噪引脚的外电路



       这一电路工作原理是:内电路中,电阻Rl和R2分压后的电压加到VT1基极,R3和R4分压后的电压加到VT1发射极,这两个分压电路使VT1基极的直流电压等于发射极电压,因此在静态时VT1处于截止状态。
