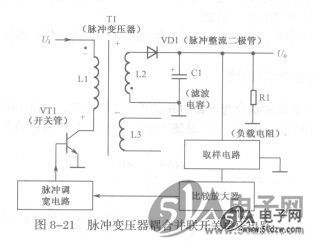

图8-21所示也是并联开关稳压电路，只是电路中多一只脉冲变压器Tl，Ll、L2和L3构成脉冲变压器，其中Ll是储能电感，为Tl昀初级线圈，L2是Tl的次级线圈，L3是正反馈线圈（用来起振），VT1是开关管，VD1是脉冲整流二极管，Cl是滤波电容，Rl是稳压电路的负载电阻。


    1．电路组成
    这一电路最大的变化是多了脉冲变压器Tl，Tl由一个初级线圈和两个次级线圈构成，开关电路中所用的储能电感是Tl的初级线圈Ll。
    L3也是脉冲变压器的一组线圈，它用来启动开关管，即在接通电源时让开关管VT1进入导通状态，所以将L3称为起振线圈，在这一开关稳压电路中还有一个振荡电路。
    其他电路与前面介绍的开关电路相似。
    2．电路工作原理
    脉冲变压器Tl具有普通变压器的特性，只是工作电流为脉冲电流。


    电路中，通过脉冲调宽电路， NCP1014AP065G改变VT1基极脉冲的特性，同样可以改变稳压电路输出电压的大小。
    3．几点说明

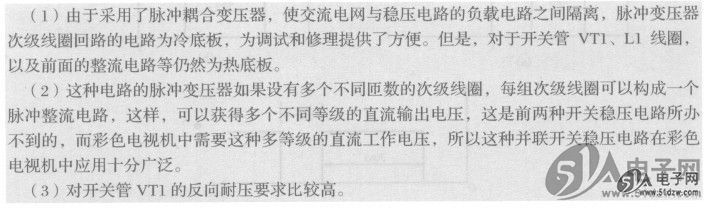

    关于脉冲耦合变压器并联开关稳压电路还要说明以下几点。
