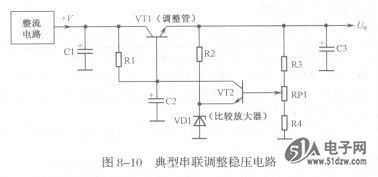

图8-10所示是典型的串联调整稳压电路。电路中，VT1是调整管，它构成电压调整电路；VD1是稳压二极管，MAX3815CCM+TD它构成基准电压电路；VT2是比较放大管，它构成电压比较放大器电路；RP1和R3、R4构成取样电路。

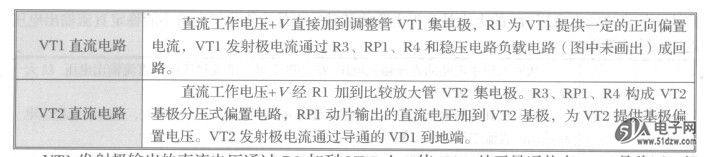

    1．直流电路分析
    从整流和滤波电路输出的直流电压+V加到调整管VT1集电极，同时经电阻Rl加到VT1基极和VT2集电极。

     VT1发射极输出的直流电压通过R2加到VD1上，使VD1处于导通状态，R2是稳压二极管VD1的限流保护电阻。
    R3、RP1、R4构成分压电路，RP1动片输出电压为VT2基极提供正向偏置电压的同时，稳压电路直流输出电压“的大小波动变化量也通过R3、RP1、R4取样电路，由RP1动片加到VT2基极。
    2．稳压原理分析
    由上述电路分析可知，当稳压电路直流输出电压增大时，通过电路的一系列调整，使稳压电路的直流输出电压Uo下降，达到稳定直流输出电压的目的。
    同理，由于某种因素使稳压电路的直流输出电压醮下降时，VT2基极电压下降，VT2集电
极电压在升高，VT1基极电压升高，使VT1发射极电压降升高，使稳压电路的直流输出电压瓯
升高，从而达到稳定输出电压Uo的目的。
    3．直流榆出电压调整电路分析

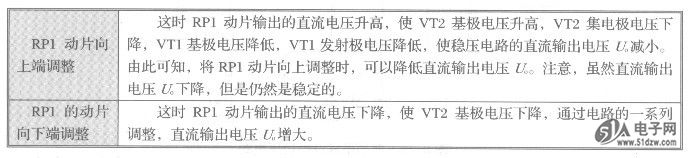

    串联调整稳压电路输出的直流工作电压Uo的大小是可以进行连续微调的，即可以在一定范围内对直流输出电压的大小进行调整。
    关于串联调整稳压电路直流输出电压调整电路的工作原理主要说明如下。


    电路中，电容Cl、C2和C3是滤波电容，其中电容C2与调整管VT1构成了电子滤波器电路。

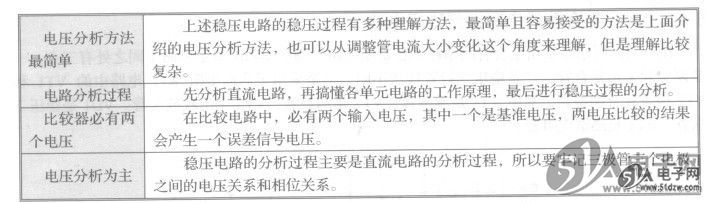

    4．电路分析小结
    关于串联调整稳压电路分析小结如下。
