变压器的重要特性

发布时间:2011/12/2 10:19:12 访问次数:1006

    1．变压器的隔离特性
    隔离特性是变压器重要特性之一，GBU606 电源变压器的安全是由这一特性决定的。所谓变压器隔离特性是初级与次级回路之间共用参考点可以隔离。
    次级线圈的任一端（如3端）对大地端之间的电压为OV，这是因为次级线圈的输出电压不以大地为参考端，同时初级线圈和次级线圈之间高度绝缘。这样，人站在大地上只接触变压器Tl次级线圈任一端，没有生命危险，而若接触初级线圈的火线端则会触电，这便是变压器的隔离作用。

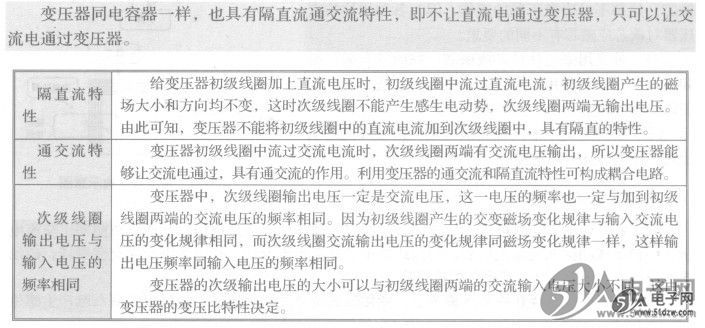

    2．变压器隔直流通交流特性

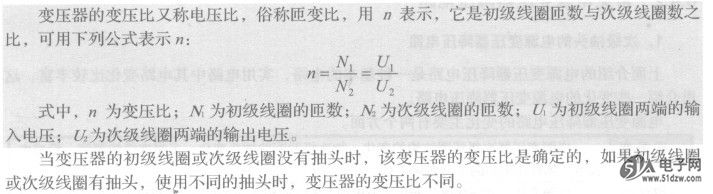

3．变压器的变压比

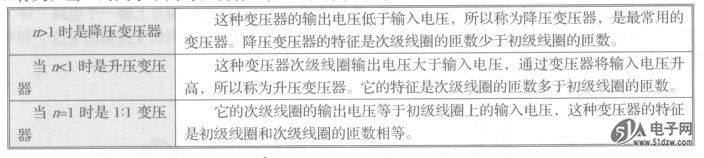

当n确定之后，次级线圈输出电压Ⅸ的大小与初级线圈的输入电压U1的大小成正比关系，即U2随U1的大小变化而变化。如果输入电压U1的大小确定后，次级线圈输出电压U2的大小与n有关。当n的大小不同时，就有3种不同的变压器，如下表所示。

3．变压器的变压比
