1、阻容串联电路的等效分析方法
    一只电阻和一只电容构成的串联电路称为阻容串联电路，U111B又称RC串联电路。图2-30所示是阻容串联电路，这种串联电路在电子电路中应用广泛。


    阻容串联电路综合了电阻串联电路和电容串联电路的特性，由于电阻对直流电和交流电呈
    现相同的特性，而电容则不同，所以阻容串联电路特性主要由电容特性决定。
   2．电阻和二极管串联电路的等效分析方法
    图2-31所示是电阻和二极管构成的串联电路。在许多情况下，与二极管串联的电阻起着限流保护二极管的作用，因为二极管导通后的内阻很小，此时串联在二极管电路中的电阻限制和决定了串联回路电流的大小，从而达到保护二极管的目的。


   3．电阻和三极管串联电路的等效分析方法

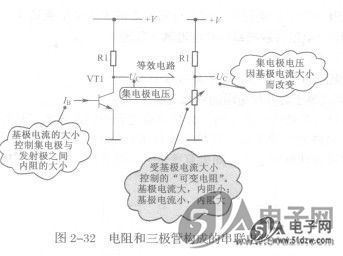

    图2-32所示是电阻和三极管构成的串联电路。电阻Rl串联在三极管VT1集电极与发射极回路中。VT1集电极与发射极之间的内阻等效成一只可变的电阻，其阻值随基极电流大小的变化而变化。
