电路分析中会接触到许多类型的信号，这里先对常用信号波形进行简单讲述。
    1．常见信号的波形
    信号种类很多，不同电路中处理和放大的信号是不同的，在同一个电路中也会出现多种信号并存的现象。

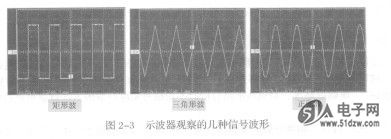

    利用信号波形来理解电路工作原理是一个好方法，它直观，容易记住。使用示波器检修电路故障的过程中，需要了解信号的波形，如图2-3所示。

    下面以表2-1简述几种最基本信号的波形及其特征。


    为了方便理解电路工作原理，在电路分析中经常要将一个复合信号进行分解，然后对每一种类信号进行分别分析。信号种类的分解有多种情况。
    2．直流与交流复合信号的分解方法

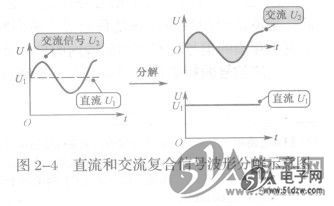

    电路中的直流信号和交流信号往往叠加在一起，如图2-4所示。直流信号“加交流信号M是复合信号。在分析耦合电路、滤波电容等有电容参与的电路工作原理时，将直流和交流的复合信号分解成直流信号和交流信号两种情况更有利于电路工作原理的分析。


    将直流信号和交流信号分开后，电路分析就会显得相当的简便，应掌握这种直流信号和交流信号的分解方法。
    3．信号的幅度分解方法
    在直流信号和交流信号中会出现幅度大或小等不同情况，而不同信号幅度对电路的影响是不同的，这时就要将信号幅度分解，进行分别分析。例如，电视机扫描电路中的复合同步信号分离电路、限幅电路等，对这些电路分析时不用信号幅度分解的方法就很难进行电路工作原理的分析。

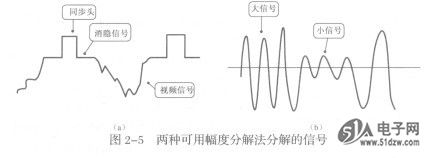

    图2-5是两种可用幅度分解法分解的信号。图2-5 (a)中同步头电平最高，其次为消隐信号，视频信号”1电平最低，这是三个不同幅度信号组成的复合信号，分解这个复合信号时用幅度分离的方法，可根据不同电平分离出三个独立的信号；图2-5 (b)中信号幅度大小不一，一些电路分析中需要将信号分成大信号和小信号两种情况。


    4．交流信号的频率分解方法
    在分析选频放大器、陷波电路、选频电路、带通放大器电路等电路时，要对信号的频率进行分解，根据不同的信号频率，电路有不同的工作结果，如果不分解信号的频率，这类电路就法进行工作原理的分析。
    当两种信号的频率高低相差很大时， HYB25L512160AC-7.5一些电路分析中要将信号按颇率分解，如高频信号和低频信号，再分细一点是低频信号、中频信号和高频信号。
