1．电路元件参数的选择

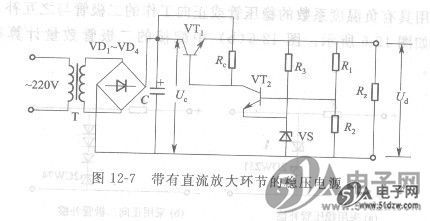

    (1)晶体管的选择（见图12-7）  图中，三极管VTi起调整作
用，必须工作在放大区，需要有一个合适的管压降U_cel=U_C-U_a=
3～8V。此电压过小，管子易饱和；过大，管耗增大，不仅要选用
更大功率的管子，还增加电耗。
    调整管的卢应选得大些，由于一般大功率管的p较低，故常用
复合管作调整管，如图12-8所示。
    三极管VT₂应选用p较大酌管子，p越大，稳压越稳定。
    (2)分压电阻R_i、R₂的选择  当I_i 》I_b2时，取样电压U_b2—

  要使输出电压变化的大部分能通过VT2放大，以控
制调整管，R_z／(R_i +R₂)的比值不能太小，一般取0.5～o．8：
R_i +R₂的阻值也不能太大，否则不能满足J，》Ib2的要求。
    (3)限流电阻R3的选择



式中U2，Iz -稳压管VS的稳定电压和稳定电流，可由手册查
    得，V、A。
2．图12-8中各元件及其使用

    三极管VT1采用大或中功率管，VT2采用中或小功率管。总
放大倍数卢一Pi P2。电位器RP起保证Ud正确地达到所需电压的作
用。电容C2防止脉冲负载电流引起输出电压的波动，也可减小输
出端的纹波电压。电容C3防止干扰信号影响调整管的工作，并可
抑制电源内部可能产生的高频自激。
