1．造成线路短路的原因
    短路是指相线与零线、相线与地，或不同相的相线（三相用电场合）之间直接相碰，从而导致电路中电流剧增的现象。当发生短路时，回路中电流比正常工作电流大几十倍，甚至上百倍。在短路点不仅产生强烈的火花及电弧，而且温度可高达3000℃以上，致使短路点金属熔化成熔珠。如果线路保护设备（断路器、熔断器等）选用不当，或用铜丝代替熔丝，则发生短路故障时，保护设备不能起到迅速切断电源的作用，GM71C16163CT-6短路电流就将使绝缘层燃烧，引起火灾事故。
    造成配电线路短路的原因如下。
    ①导线绝缘层由于磨损、受潮、腐蚀等原因而失去绝缘能力。
    ②导线长时间过负荷（如设计不合理，导线选得太细；乱拉
    电线，过多地接入负荷等），或长年失修，造成绝缘层老化
    导体的绝缘物损坏。    ，支持
    ③安装不当。如导线连接头松脱，接线端子处导线裸头过长
    或有毛头，造成碰线。
    ④导线绝缘层受外力作用损伤。如导线被重物压轧或被物件刮伤、被鼠咬伤等。
    ⑤室外导线被风吹造成混线；导线与树相碰造成接地等。
    ⑥检修不慎或错误动作，造成人为短路。
  2．线路短路故障的检修
    (找短路故障通常可采取分段法、校火灯法和万用表法。
    (1)分段法即用拨动开关法检查。发现熔丝连续爆断后，可将所有家用电器电源插头从插座上拔下，熔断器换上载流量较小的熔丝，再送电，若这时熔丝仍爆断，则短路故障发生在电灯回路或干线上。然后将所有的灯开关拨动一次（即原来是关的变为开，原、来是开的变为关），再重新换上载流量较小熔丝，接通电源。如果熔丝不再爆断，则说明干线是良好的。接着再逐个拨动关断的开关（即不亮的支路歼关），当拨动某～开关时，熔丝又爆断，则短路点就在该灯开关的回路内。处理完这个短路点后，如果短路故障还存在，说明其他地方还有短路点，可继续用此方法检查。

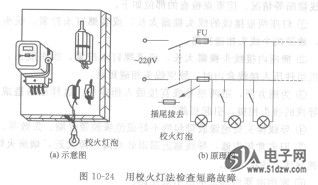

    (2)校火灯法检查用校火灯检查短路故障如图10-24所示，用此方法可以确定短路所在的线路。检查的具体方法如下。


    关闭所有灯开关,拔下配电箱内的～只熔断器的插尾，把一只校火灯泡（220V,60～100w白炽灯）接到熔断器的两个接线桩头588如果校火灯泡正常发光，说明干线上或连接插座的支线回路有短路故障；如果校火灯泡不发光，再逐一接通每只灯开关，当接通某开关时校火灯泡正常发光，说明短路点在该开关回路内；如果校火灯泡发红（或不亮），说明这一部分回路无短路故障。
    (3)万用表检查  即切断电源，用万用表电阻挡（欧姆挡）测量回路的电阻，以判断短路故障的部位。
    先将配电箱内两只熔断器的插尾拔下，或将总断路器（或闸刀开关）切断。为了确认负荷侧已断电，可用试电笔或万用表测试负荷侧接线端子是否无电。然后将万用表的量程开关拨在“R×1”挡或“R×10”挡（不要用倍数大的欧姆挡，以免因人体电阻等造成读数错误）。
    将万用表接于相线L与零线N端，断开各支路开关。若万用表电阻值读数为“O”，则说明短路故障发生在于线上；若万用表电阻值读数为“∞”或非常大，则短路故障发生在各电灯或插座支路上。
    这时依次合上各路开关，当合上某一开关，万用表电阻值由“∞”变为“0”时，则说明故障点在该开关的支路上。然后可在该回路内进一步测量检查并结合观察法找出故障点。
   3．短路故障重点检查部位
    凡短路点一般都有明显的烧痕、绝缘层及胶木炭化、烧焦甚至导线烧断等情况。应重点检查的部位如下。
    ①灯座两根接线的线头裸露太长，或者螺钉未拧紧，线头脱出，致使两个线头相碰短路。
    ②插座内接线头裸露太长，或者螺钉未拧紧，线头脱出，将盖板组件压入接线盒内时，致使线头相碰短路。
    ③为图方便，用两根导线直接插入插座中。这样极易造成两根导线的线头相碰，引起短路。
    ④导线接头处绝缘胶带包缠不好或绝缘胶带受潮、失效等。
    ⑤旧宅常年失修，导线靠近漏雨处或离热源太近，烟熏火烤，加速导线绝缘层老化。
    ⑥家用电器内部或电源引线短路。
