1.线路之一

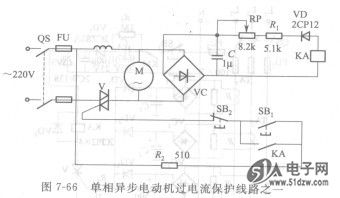

线路如图7-66所示。该线路采取电磁继电器控制。当电动机发生过载和换向器出现环火时能将电动机电源自动切断。
工作原理:合上电源开关QS,按下启动按钮SB1,电源通过电阻R2为双向晶闸管V控制极提供触发电压并使V导通,电动机启动运行。同时继电器KA由整流桥VC整流供电而吸合,其常开触点闭合,松开SB1后,双向晶闸管V保持导通。
当电动机过载时,整流桥VC输出电压减小,一旦小于继电器KA的释放电压(可由电位器RP预先整定),KA释放,其常开触点断开,双向晶闸管V失去控制极电压而关闭,从而切断电动机电源,保护了电动机。
2.线路之二

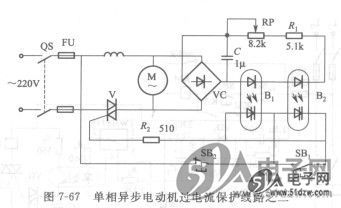

线路如图7-67所示。该线路与图7-66基本相同,只是用光电耦合器代替电磁继电器。
工作原理:合上电源开关QS,按下启动按钮SB1,电源通过电阻R2使双向晶闸管V触发导通,电动机启动运行。
当电动机正常运行时,光电耦合器B1和B2中的发光二极管内流过足够的电流而发光,光电耦合器中的反向阻断二极晶闸管轮换让电流经过限流电阻R2,流向双向晶闸管V的控制极。在交流电压正半周时,光电耦合器B2的二极晶闸管导通,触发V,使V导通;而在负半周时,B1的二极晶闸管导通,触发V,使V导通。
当电动机过载时,整流桥VC输出电压大为减小, T15M256A 一旦小于整定值(由电位器RP预先整定)时,光电耦合器中的发光二极管不发光,二极晶闸管截止,于是双向晶闸管V关闭,切断电动机电源,保护了电动机。
1.线路之一
线路如图7-66所示。该线路采取电磁继电器控制。当电动机发生过载和换向器出现环火时能将电动机电源自动切断。
工作原理:合上电源开关QS,按下启动按钮SB1,电源通过电阻R2为双向晶闸管V控制极提供触发电压并使V导通,电动机启动运行。同时继电器KA由整流桥VC整流供电而吸合,其常开触点闭合,松开SB1后,双向晶闸管V保持导通。
当电动机过载时,整流桥VC输出电压减小,一旦小于继电器KA的释放电压(可由电位器RP预先整定),KA释放,其常开触点断开,双向晶闸管V失去控制极电压而关闭,从而切断电动机电源,保护了电动机。
2.线路之二
线路如图7-67所示。该线路与图7-66基本相同,只是用光电耦合器代替电磁继电器。
工作原理:合上电源开关QS,按下启动按钮SB1,电源通过电阻R2使双向晶闸管V触发导通,电动机启动运行。
当电动机正常运行时,光电耦合器B1和B2中的发光二极管内流过足够的电流而发光,光电耦合器中的反向阻断二极晶闸管轮换让电流经过限流电阻R2,流向双向晶闸管V的控制极。在交流电压正半周时,光电耦合器B2的二极晶闸管导通,触发V,使V导通;而在负半周时,B1的二极晶闸管导通,触发V,使V导通。
当电动机过载时,整流桥VC输出电压大为减小, T15M256A 一旦小于整定值(由电位器RP预先整定)时,光电耦合器中的发光二极管不发光,二极晶闸管截止,于是双向晶闸管V关闭,切断电动机电源,保护了电动机。
