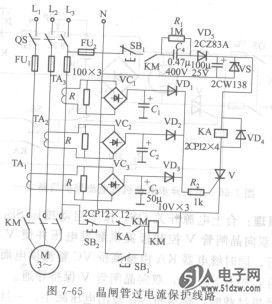

线路如图7-65所示。该线路属电流开关型保护线路。启动钮SB1采用双连接线。
    图7-65晶闸管过电流保护线路


    工作原理：合上电源开关QS，按下启动按钮（一直按着），由于继电器KA回路断开，故于释放状态，其常闭触点闭合，接触器KM得电吸合，电动机启动运行。待电动机转速稳定后再松开SB1。
    电动机正常运行时，电流互感器TA1～TA3次级感应电势较小，UAB-M9651-OC23 也不足以触发晶闸管V。
   当电动机任一相出现过电流时，电流互感器次级的感应电势增大，经整流桥VC1、VC2、VC3整流，通过或门电路(VD1～VD3)，使晶闸管V触发导通，继电器KA得电吸合，其常闭触点断开，接触器KM失电释放，电动机停转。
