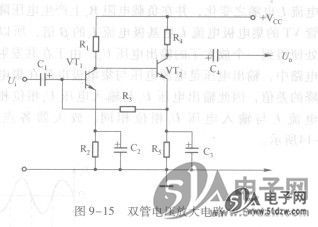

采用两只晶体管可以构成双管电压放大单元，电路如图9-15所示。晶体管VT1、VT2之间为直接耦合，没有耦合电容。双管电压放大电路的主要特点是电压增益高、工作点稳定度高、偏置电阻无须调整和电路较为简单。


    (1)双管放大电路工作点的建立和稳定

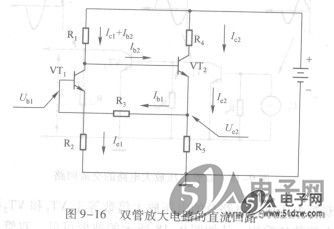

    图9 -16为双管电压放大电路的直流回路。VT1的基极偏压不是取自电源电压，而是通过R3取自VT2的发射极电压。这样就构成了二级直流负反馈，使整个电路工作点更加稳定。该电路一经设计完毕，两管工作点即已固定，因此无须调整偏置电阻。


    (2)工作点的稳定过程

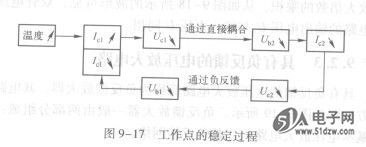

    如果因温度上升T74LS174B等原因造成晶体管VT,的集电极电流Ic1上升，则集电极电压Uc1，必然下降。因为VT，的集电极电压Uc1，就是VT2的基极电压Ub2，Ub2下降使得VT2的集电极电流Ic2和发射极电流Ie2均随之下降，VT2发射极电阻R5上的电压降（即VT2发射极电压Ue2）也就下降。Ue2的下降通过偏置电阻R3反馈到VT1基极，使VT1基极电压Ubl下降，基极电流Ib1，下降，迫使集电极电流Ic1回落，从而使工作点保持稳定，如图9-17所示。
    当工作点受到某种因素影响而下降时，双管放大电路也能够自动调控保持工作点的稳定，只是调控方向与如图9 -17所示相反。


    (3)交流信号的放大
    双管电压放大电路交流回路如图9-18所示，包括二级共发射极放大电路，Rb为VT1的基极电阻；Rc1，既是VT1的集电极电阻，又是VT2的基极电阻；Rc2是VT2的集电极电阻。阢为输入电压；Uc1既是VT1的输出电压，又是VT2的输入电压；Uo=Uc2，既是VT2的输出电压，又是整个放大电路的输出电压。

    双管电压放大电路总的电压放大倍数等于VT1和VT2两级电压放大倍数的乘积。从如图9-18所示的波形可见，双管电压放大电路的输出电压Uo与输入电压Ui同相。
