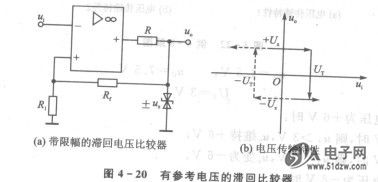

电路如图4 - 20所示,输入信号加在放大器的反相端输入端。 E13003电路中引入了正反馈。由于存在双向的限幅电路，所以uo=±Uz
    集成运放反相输入端电位u_-=ui，同相端的电位为阈值电压（参考电压）

                    UT=±R1/R1+Rf·Uz
    ①当输入电压ui小于-UT时，则u_-小于u₊，所以uo=+Uz；
    ②当输入电压ui增加到大于+UT后，输出电压从+Uz变为-Uz；
    ③当输入电压ui减小到一阱后，输出电压就会从-Uz变为+Uz；
    ④当输入电压ui大于+U_T时，则u_-大于u₊，所以uo=-Uz。
    该电路的传输特性见图4 - 20(b)。
    电压比较器广泛应用于模/数转换器、电平检测及波形变换等领域。
