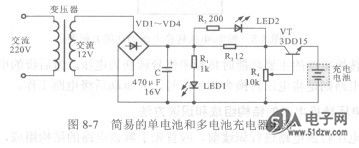

图8-7所示为简易的单电池和多电池充电器电路，DAS50F12该电路适应对多电池充电，并且充电电流可随电池电压的升高而逐渐减小，使电池不致过充，该电路实际上是一个电压/电流转换电路。

     在对该电路进行识读分析时，我们首先要了解该电路的结构组成，找到电路中的主要元器件或零部件，并根据主要元器件的功能特点及电路的信号流程，对该电路进行识读。
    (1)结构组成
    通过图8-7可知，该电路主要是由变压器、桥式整流电路(VD1～VD4)、LED发光二极管等组成的。
    (2)识读与分析
    通过对该电路的分析，我们可以读出交流220 V电压经变压器后变为12 V电压，再经桥式整流电路和电容器C滤波后，变为直流电流，再经电阻器R3和VT变为电流值，为充电电池进行充电，该充电电池两端的电流最大可达1.2A，然后逐渐减小。
