图5-33所示为一种采用电子VHC32开关集成电路的自动应急灯电路。用该电路制作成的自动应急灯在白天光线充足时不工作，当夜间光线较低时能自动点亮。
    在对该电路进行识读分析时，我们首先要了解电路中韵基本组成，找到电路中的主要元器件或零部件。
    (1)结构组成
    通过图5-33可知，该电路主要是由光敏二极管VSL、三极管VT1、开关S、电子开关集成电路IC (TWH8778)、电池、灯泡EL等部件组成的。


    (2)识读分析

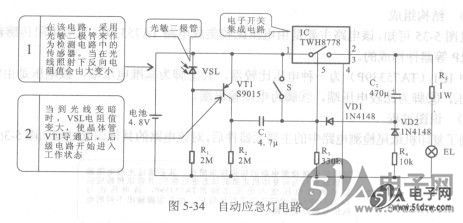

    找到了自动应急灯电路的主要元器件后，我们可根据各器件的功能及电路的额基本结构对电路进行功能划分，本电路可划分成电源供电电路单元、光控电路单元和电子开关电路单元等部分，图5-34所示为自动应急灯电路的具体识读过程。
