图3-19所示是调频(FM)收音机高频放大电路，该电路是一个典型的共基极放大电路，天线接收的高频信号（约100MHz）由这个放大器进行放大。这种放大器具有高频特性好，而且在高频范围工作比较稳定的特点。


    (1)结构组成
    由图3-19可知，该电路主要是由晶体管放大器2SC2724及输入端的LC并联和串联谐振电路等组成的。晶体管放大器2SC2724为核心元件，主要用来对信号进行放大。
    (2)识读过程
    找到该电路的核心和关键元器件后，对调频收音机高频放大电路的识读过程如图3-20所示。


    (3)电路分析
    该电路中，天线接收天空中的信号后，分别经LC组成的串联谐振电路和LC并联谐振电路调谐后输出所需的高频信号，经耦合电容器Cl后送入晶体管的发射极，由晶体管 2SC2724进行放大后，从其集电极输出。

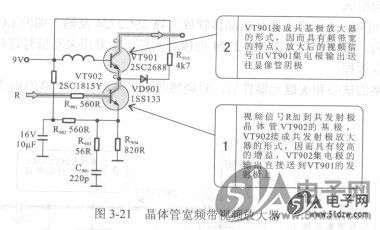

    图3-21所示是采用共射极一共基极宽频带视频放大器，它是由两个晶体管组成的，该
电路充分发挥两种电路的特点，电路简单性能好。
