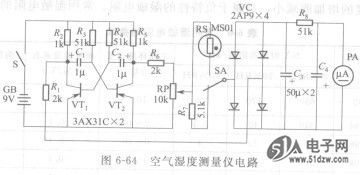

电路如图6-64所示。


    工作原理  由三极管VT1、VT2组成自激多谐振荡器，由VTz集电极输出方波，其频率由阻容回路R3、C1和R4、C2决定，适当选择逮些元件的数值，可使振荡频率为1～10Hz，以适应MS01型湿敏电阻工作的需要。 LMS336AC
    接通电源，把转换开关SA打到测量位置，由多谐振荡器发出的交流电流（方波）就会流过电阻R6、电位器RP、湿敏电阻RS和整流桥VC，在电容C3两端产生直流电压，并经电阻R8和电容C3、C4滤波变成稳定的直流电压，加到直流电表PA上。这样，由于空气中含水量不同，湿敏电阻呈现的阻值不同，整流后流过表头的电流值也就不同，于是，通过表头刻度即可直接读出空气的湿度值。
    当转换开关SA打到校正位置时，电表PA有指示，则表示电路正常。
