红外光控断丝检测器
发布时间:2011/10/13 16:22:53 访问次数:1178

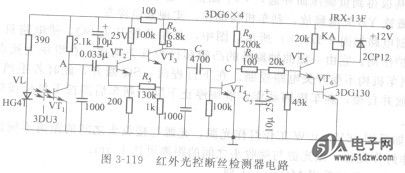

电路如图3-119所示。它用于纺织行业中丝线的卷绕过程中的断丝检测。
(1)工作原理它是利VL成型过程中在光电探头中晃动所产生的电信号,经放大处理后完成的。红外发光二极管VL为发射头,光敏三极管VT1为接收头。当丝在其中间晃动时,在A点产生一微弱的正向脉冲信号。此信号经三极管VT2. VT3组成的直接耦合放大器放大后,又经电容C4耦合至VT4组成的开关电路。当卷绕正常时,随着丝的不断来回晃动,VT4就不停地导通与截止。当VT4截止时,电源经电阻R9、R10向电容C5充电;VT6导通时,C5经电阻R10、VT4放电。如取充电回路R9、C5的时间常数为4~5倍的VT4导通、截止的一个周期时间,则C点电压就不能升高到使输出电路中VT5、VT6的导通状态,继电器KA处于释放状态。当卷绕中出现断丝时,VT4就不再导通,而C点电压将会逐渐上升,直至VT5、VT6导通,KA得电吸合,利用KA触点去控制卷绕电机自动停止运转并发出报警信号。 KRC402E
电路中各点波形如图3-120所示。
(2)元件选择 红外发射头VL可选用5GL或HG41红外发光二极管,接收头VT1选用3DU3等光敏三极管.
电路如图3-119所示。它用于纺织行业中丝线的卷绕过程中的断丝检测。
(1)工作原理它是利VL成型过程中在光电探头中晃动所产生的电信号,经放大处理后完成的。红外发光二极管VL为发射头,光敏三极管VT1为接收头。当丝在其中间晃动时,在A点产生一微弱的正向脉冲信号。此信号经三极管VT2. VT3组成的直接耦合放大器放大后,又经电容C4耦合至VT4组成的开关电路。当卷绕正常时,随着丝的不断来回晃动,VT4就不停地导通与截止。当VT4截止时,电源经电阻R9、R10向电容C5充电;VT6导通时,C5经电阻R10、VT4放电。如取充电回路R9、C5的时间常数为4~5倍的VT4导通、截止的一个周期时间,则C点电压就不能升高到使输出电路中VT5、VT6的导通状态,继电器KA处于释放状态。当卷绕中出现断丝时,VT4就不再导通,而C点电压将会逐渐上升,直至VT5、VT6导通,KA得电吸合,利用KA触点去控制卷绕电机自动停止运转并发出报警信号。 KRC402E
电路中各点波形如图3-120所示。
(2)元件选择 红外发射头VL可选用5GL或HG41红外发光二极管,接收头VT1选用3DU3等光敏三极管.
