8279是Intel公司生产的通用可编程键盘和显示器的接口电路芯片。可以实现对键盘和显示器的自动扫描，识别闭合键的键号，完成显示器动态显示，能够节省CPU处理键盘和显示器的时间，提高CPU的工作效率。另外，8279与单片机的接口简单，显示稳定，工作可靠。
    (1) 8279引脚及功能  R26V25605J
    8279采用40脚双列直插式封装，其中：
    DBO～DB7:双向数据总线，在CPU与8279间进行数据与命令的传送。
    CLK: 8279的系统时钟，lOOkHz为最佳选择。
    RESET：复位信号，输入线，当RESET-1时，8279复位，其复位状态为：16个字符显示，编码扫描键盘——双键锁定，程序时钟编码l。
    CS:芯片选择信号，低电平有效。
    AO：区分信息的特征位。AO=1时，读取状态标志位或写入命令；AO=O时，读写一般数据。
    RD:读取控制线。RD -0，8279送数据至外部总线。
    WR:写入控制线。WR=O，8279肤外部总线捕捉数据。
    1RQ：中断请求输出线，高电平有效。在键盘工作方式中，当FIFO传感器RAM中有数据时为“1”，CPU每读一次就变为0，如果RAM中仍有数据，则IRQ又变为“1”。在传感器工作方式中，传感器矩阵无论哪里发生变化都会使1RQ为“1”。
    SLO～SL3：扫描按键开关或传感器矩阵及显示器，可以是编码模式或解码模式。
    RLO～RL7：回复输入线，它们是键盘或传感器的列（或行）信号输入线，平时保持为“l”，当矩阵节点上有键（开关）闭合时变为“0”。
    SHIFT：移位信号输入线，高电平有效。通常用来扩充键开关的功能，可以用做键盘上、下挡功能键。在传感器方式和选通方式中，SHIFT无效。
    CNTL/S：控制/选通输入线，高电平有效。通常用来扩充键开关的控制功能，作为控制功能键用。在选通输入方式时，该信号的上升沿可把来自RLO～RL7的数据存入FIFO/RAM中；在传感器方式下，该信号无效。
    OUTAO～OUTA3:动态扫描显示的输出口（高四位）。
    OUTBO～OUTB3:动态扫描显示的输出口（低四位）。
    BD:消隐输出线，低电平有效，当显示器切换或使用显示消隐命令时，将显示器消隐。
    (2)基于8279的通用键盘和显示电路硬件设计

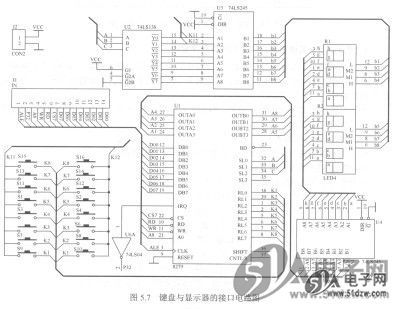

    基于8279的通用键盘和显示电路原理如图5.7所示。8279能自动完成键盘输入和显示控制两种功能。键盘控制部分提供一种扫描工作方式，可与64个按键的矩阵键盘连接，能对键盘进行自动扫描，自动消抖，自动识别出按下的键并给出编码，能对双键或Ⅳ键同时按下实行保护，其接收键盘上的输入信息存入内部FIFO缓冲器，并可在有键输入时向CPU请求中断。8279提供了按扫描方式工作的显示接口。其内部有一个16×8的显示缓冲器，能对8位或16位LED自动扫描，使显示缓冲器的内容在LED上显示出来。元器件布局如图5.8所示。
