1．创建一个新的原理图图纸 W83977EF-AW
创建一个新的原理图图纸按照以下步骤来完成。
(1)新建原理图图纸

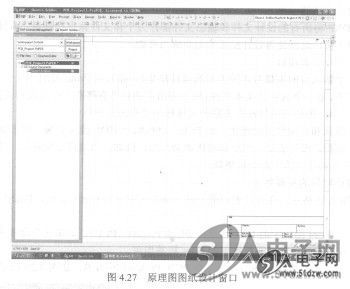

在Files面板的New单元选择File/New并单击Schematic Sheet。一个名为Sheetl.SchDoc的原理图图纸出现在设计窗口中，如图4.27所示。原理图图纸列表在Projects标签中的紧挨着项目名下的Schematic Sheets文件夹下。
(2)重命名新原理图文件
通过选择File/Save As为新原理图文件重命名（扩展名为水.SchDoc）。指定需要存放文件的路径，在文件名栏输入Multivibrator.SchDoc，并单击Save按钮。
(3)定制工作区设计环境
当空白原理图纸打开后，工作区就变成了原理图编辑器，主工具栏增加了一组新的按钮，并且菜单栏增加了新的菜单项。
工作区的设计环境可以根据需要定制，例如，可以重新放置浮动的工具栏。单击并拖动工具栏的标题区，然后移动鼠标重新定位工具栏。改变工具栏，可以将其移动到主窗口区的左边、右边、上边或下边等。
(4)将原理图图纸添加到项目中
如果想添加到一个项目文件中的原理图图纸已经作为自由文件夹被打开，那么在Projects面板的Free Documents单元Schematic Document文件夹上右击，并选择Add toProject。现在这个原理图图纸就列表在Projects标签中的紧挨着项目名下的Schematic Sheets文件夹下，并连接到项目文件。
(5)设置原理图选项
开始绘制电路图之前首先要做的是设置正确的文件夹选项，遵循如下操作步骤。
④从菜单中选择Design/Options，打开文件夹选项对话框。
②在Sheet Options标签找到Standard Styles栏。单击输入框旁的箭头将看见一个图纸样式的列表。使用滚动栏来向上滚动到A4样式并单击选择。单击OK按钮关闭对话框，更新图纸大小。
③选择View/Fit Document将文件全部显示在可视区。
在Protel DXP中，可以通过只按菜单热键（在菜单名中带下画线的字母）来激活任何菜单。例如，选择View/Fit Document菜单项的热键就是在按了v键后按D键。许多子菜单，诸如EdiUDeSelect菜单等，都是可以直接调用的。要激活EdiUDeSelect/All菜单项，只需按X键（用于直接调用DeSelect菜单）及A键即可。
④从菜单中选择Tools/Preferences（热键T、P）打开原理图参数对话框。这个对话框允许用户设置全部参数。
⑤单击Default Primitives标签以使其为当前标签，选中Permanent。单击OK按钮关闭对话框。选择File/Save（热键F、S），保存这个原理图图纸。
2．绘制原理图 U2736B
本节以如图4.28所示的自激多谐振荡器电路原理图为例说明原理图的绘制。
1)定位元件和加载元件库
原理图编辑器提供强大的库搜索功能。本节以查找2N3904晶体管为例，来说明定位并添加所需要元件的操作步骤。
①单击Libraries标签显示库工作区面板。
在库面板中单击Search接钮，或选择Tools/Find Component，将打开查找库对话框。
确认Scope被设置为Libraries on Path，并且Path区含有指向所需库的正确路径。如果接受安装过程中的默认目录，路径中会显示c：\Program Files\Altium\Library\。确认IncludeSubdirectories未被选择。
②在Search Criteria单元的Name文本框内输入牢3904半，单击Search按钮开始查找。
如果输入的规则正确，一个库将被找到并显示在查找库对话框中。
单击Miscellaneous Devices.IntLib库以选择它。
单击Install Library按钮使这个库在原理图编辑器中可用。
关闭Search Libraries对话框。
添加的库将显示在库面板的顶层。单击上面列表中的库名，库中的元件会在下面列表显示。面板中的元件过滤器可以用来在一个库内快速定位一个元件。
2)在原理图中放置元件
(1)放置晶体管
①从菜单选择View/Fit Document（热键V、D）确认原理图工作区显示在整个窗口中。
单击Libraries标签以显示Libraries面板。
②Ql和Q2是BJT晶体管，单击Miscellaneous Devices.JntLib库使其为当前库。从元件库中查找晶体管界面，如图4.29所示。
使用过滤器快速定位需要的元件。利用默认通配符（水）将列出在库中找到的所有元件。在库名下的过滤器栏内输入*3904*设置过滤器。一个由“3904”作为元件名的元件列表将显示。
③在列表中单击2N3904以选择它（或者双击），然后单击Place按钮。
光标将变成十字状，并且在光标上“悬浮”着一个晶体管的轮廓。如果你移动光标，晶体管轮廓也会随之移动。

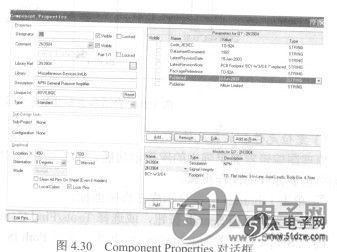

④在原理图上放置元件之前，当晶体管悬浮在光标上时，按下Tab键，将打开ComponentProperties对话框，如图4.30所示。
1．创建一个新的原理图图纸 W83977EF-AW
创建一个新的原理图图纸按照以下步骤来完成。
(1)新建原理图图纸
在Files面板的New单元选择File/New并单击Schematic Sheet。一个名为Sheetl.SchDoc的原理图图纸出现在设计窗口中，如图4.27所示。原理图图纸列表在Projects标签中的紧挨着项目名下的Schematic Sheets文件夹下。
(2)重命名新原理图文件
通过选择File/Save As为新原理图文件重命名（扩展名为水.SchDoc）。指定需要存放文件的路径，在文件名栏输入Multivibrator.SchDoc，并单击Save按钮。
(3)定制工作区设计环境
当空白原理图纸打开后，工作区就变成了原理图编辑器，主工具栏增加了一组新的按钮，并且菜单栏增加了新的菜单项。
工作区的设计环境可以根据需要定制，例如，可以重新放置浮动的工具栏。单击并拖动工具栏的标题区，然后移动鼠标重新定位工具栏。改变工具栏，可以将其移动到主窗口区的左边、右边、上边或下边等。
(4)将原理图图纸添加到项目中
如果想添加到一个项目文件中的原理图图纸已经作为自由文件夹被打开，那么在Projects面板的Free Documents单元Schematic Document文件夹上右击，并选择Add toProject。现在这个原理图图纸就列表在Projects标签中的紧挨着项目名下的Schematic Sheets文件夹下，并连接到项目文件。
(5)设置原理图选项
开始绘制电路图之前首先要做的是设置正确的文件夹选项，遵循如下操作步骤。
④从菜单中选择Design/Options，打开文件夹选项对话框。
②在Sheet Options标签找到Standard Styles栏。单击输入框旁的箭头将看见一个图纸样式的列表。使用滚动栏来向上滚动到A4样式并单击选择。单击OK按钮关闭对话框，更新图纸大小。
③选择View/Fit Document将文件全部显示在可视区。
在Protel DXP中，可以通过只按菜单热键（在菜单名中带下画线的字母）来激活任何菜单。例如，选择View/Fit Document菜单项的热键就是在按了v键后按D键。许多子菜单，诸如EdiUDeSelect菜单等，都是可以直接调用的。要激活EdiUDeSelect/All菜单项，只需按X键（用于直接调用DeSelect菜单）及A键即可。
④从菜单中选择Tools/Preferences（热键T、P）打开原理图参数对话框。这个对话框允许用户设置全部参数。
⑤单击Default Primitives标签以使其为当前标签，选中Permanent。单击OK按钮关闭对话框。选择File/Save（热键F、S），保存这个原理图图纸。
2．绘制原理图 U2736B
本节以如图4.28所示的自激多谐振荡器电路原理图为例说明原理图的绘制。
1)定位元件和加载元件库
原理图编辑器提供强大的库搜索功能。本节以查找2N3904晶体管为例，来说明定位并添加所需要元件的操作步骤。
①单击Libraries标签显示库工作区面板。
在库面板中单击Search接钮，或选择Tools/Find Component，将打开查找库对话框。
确认Scope被设置为Libraries on Path，并且Path区含有指向所需库的正确路径。如果接受安装过程中的默认目录，路径中会显示c：\Program Files\Altium\Library\。确认IncludeSubdirectories未被选择。
②在Search Criteria单元的Name文本框内输入牢3904半，单击Search按钮开始查找。
如果输入的规则正确，一个库将被找到并显示在查找库对话框中。
单击Miscellaneous Devices.IntLib库以选择它。
单击Install Library按钮使这个库在原理图编辑器中可用。
关闭Search Libraries对话框。
添加的库将显示在库面板的顶层。单击上面列表中的库名，库中的元件会在下面列表显示。面板中的元件过滤器可以用来在一个库内快速定位一个元件。
2)在原理图中放置元件
(1)放置晶体管
①从菜单选择View/Fit Document（热键V、D）确认原理图工作区显示在整个窗口中。
单击Libraries标签以显示Libraries面板。
②Ql和Q2是BJT晶体管，单击Miscellaneous Devices.JntLib库使其为当前库。从元件库中查找晶体管界面，如图4.29所示。
使用过滤器快速定位需要的元件。利用默认通配符（水）将列出在库中找到的所有元件。在库名下的过滤器栏内输入*3904*设置过滤器。一个由“3904”作为元件名的元件列表将显示。
③在列表中单击2N3904以选择它（或者双击），然后单击Place按钮。
光标将变成十字状，并且在光标上“悬浮”着一个晶体管的轮廓。如果你移动光标，晶体管轮廓也会随之移动。
④在原理图上放置元件之前，当晶体管悬浮在光标上时，按下Tab键，将打开ComponentProperties对话框，如图4.30所示。
