中频变压器在收音机、电视机等许多电器中都应用到。但在不同电器中，中频的定义不同。在收音机电路中，中频信号定义为465kHz;在电视电路中，中频信号定义为38MHz。
    这里就以电视机中应用的中频变压器为例来讲一讲中频变压器的结构和特性。
    1．中频变压器的结构   B230-13-F

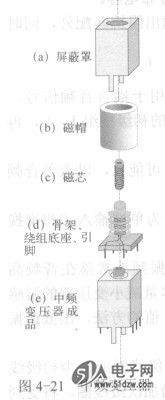

    中频变压器由骨架、绕组、底座、引脚、磁帽、磁芯、屏蔽罩组成，如图4-21所示。
    骨架用聚苯乙烯塑料制造，从顶视图看，像一个圆筒，高为12mm，最大外径为7.5mm，内径为4mm。从主视图看，像一个“丰”字形，不过它有四横，形成三层绕线槽。初、次级绕组都绕在这三层槽里，如图4-21 (d)所示。
    中频变压器多为两个线圈绕组，一个是初级线圈绕组，另一个是次级线圈绕组。线圈绕制数据，由它在电路中的位置来确定，主要是根据变压器前后放大级阻抗、电路需要电感、传送中频信号的幅度以及电路对线圈Q值的要求，来确定初、次级绕组匝数及所用导线粗细。还要根据电路对信号相位的要求确定线圈绕线方向。
    磁芯为圆柱形，外径为3.8mm，高为8mm。外表制有11道等距丝公，两端制有调整口，便于在骨架内上下调动，如图4-21 (c)所示。磁芯向下调整时，进入骨架（或线圈）的部分增多，线圈电感变大；磁芯向上调整时，骨架（或线圈）里的部分减少，线圈电感变小。另外，中频变压器在应用中，常在初级或次级绕组上并联电容，以产生谐振中频，使变压器工作在固定中频上。当谐振频率偏离中频时，可调节磁芯将谐振频率校正在中频上。这样，中频变压器就会选择中频电视信号，由初级耦合到次级。可见，中频变压器不仅有耦合信号、匹配阻抗作用，还有选择频率的作用。
    磁帽为金属铁氧体圆筒，外径为9.5mm，内径为8.3mm，高为7.5mm，如图4-21 (b)所汞。磁帽是中频变压器的屏蔽罩。由于变压器工作频率较高，所以作为最外层的铁屏蔽罩，在中频时将呈现一定电感。如果没有磁帽的隔离，这种电感将影响变压器工作的中频，影响电路正常工作。可见，磁帽的作用很重要。


    在安装屏蔽罩时，两个引脚必须保证良好接地，否则会增大中频变压器的杂散干扰。
    制作中频变压器的顺序基本上是先绕初级绕组，后绕次级绕组，绕完后，连同绕组、骨架一起装到底座上。
    中频变压器在制造时已将引脚铸在底座上，可直接将绕组线头焊到引脚上。由于两个绕组有4个线头，分别焊接在底座四角的4个引脚上，一般初级两个线头多焊在三引脚排的两个边脚上，中间脚空着不用，次级两个线头焊在两引脚排的两个引脚上。有部分中频变压器在初级绕组上抽有中间头，抽头焊在三引脚排的中间引脚上。线头焊完后，可将磁帽套在骨架上装入屏蔽罩中，最后在骨架内装上磁芯，中频变压器就制作完成了。
