电源变压器的制作

发布时间:2011/9/28 15:46:38 访问次数:2212

    1．骨架的制作 ADP3211AMNR2G
    市场销售的成品骨架不一定符合需要，可以自己设计制作，很简单。常用的骨架有挡板式和无挡板式两种，如图4-15 (b)、(c)所示。
    先做骨架的方木模具，如图4-15 (a)所示。使宽a等于硅钢片舌宽，厚6等于硅钢片叠厚，高h等于铁芯高度。棍据GEIB-22型硅钢片的规格尺寸，a=22mm，b=44mm，h=39mm。再沿方木轴心线钻一个穿心眼，以便能装到绕线机上。
    将1～1.5mm厚的绝缘纸板，裁成宽为39mm的长条，在方木上包围一层，并重叠50—200mm。把重叠处纸板各裁除半层，然后用胶水粘在一起，脱模后就成为如图4-15(b)所示的无挡板式骨架。也可采用1—1.5mm厚环氧胶木板或酚醛胶木板。对于小型电源变压器，还可用O.lmm厚青壳绝缘纸做骨架。
    要制成有挡板的骨架，可在无挡板骨架两端头增加挡板，用胶水粘牢固即可，如图4-15(c)所示。一般市售骨架，多为有挡板形式，以塑料为原料制成。

2．线包的绕制

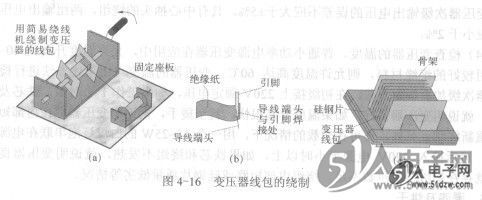

变压器线圈，常是用电动式普通绕线机或简易绕线机绕制，这里仅介绍用简易绕线机绕制，如图4-16 (a)所示。先将木模连同骨架装到绕线机上，用螺母夹紧。绕制变压器线包是按图4-13中绕组I、II、III、Ⅳ的顺序进行。用40.35mm (d1)漆包线在骨架上一圈
挨一圈地绕1247(N1)圈成为绕组I，在绕组外包一层0.12mm厚的绝缘纸。用Φ0.72mm漆包线绕两个107圈，成为绕组II、绕组III。用Φ0.55mm漆包线绕38圈，成为绕组Ⅳ。每个绕组外都用O.lmm厚的绝缘纸包一层。如果绕组间的绝缘电压小于500V，可用2～3层牛皮纸或用0.12mm厚的青壳纸；如果绕组间的绝缘电压大于500V，可用黄蜡布、聚脂薄膜、青壳纸等绝缘材料。

    3．引脚与线头的处理
    变压器每个绕组首尾端必须严格认真连接。由于骨架自制，引脚也必须自制。常用0.1—0.2mm铜片制成周边光滑的条状，面积一般为25mm×3mm，如图4-16 (b)所示。再刮除绕组首端2～3cm的绝缘漆层，将导线首端缠在引脚上焊锡，用牛皮纸按如图4-16(b)所示将引脚连同导线首端包绕两层，以保证绕制绕组时引脚与导线有可靠的绝缘。
    最后将引脚固定在骨架挡板边缘的适当位置，可参看图4-16 (a)。在制作的变压器上一共有4个线圈绕组、8个线头及7个引脚。

4．变压器的组装
线包绕制完成，接着就是将硅钢片插入骨架。在向骨架内插入硅钢片时，通常是将骨架水平放置，以方便操作，如图4-16 (c)所示。插入硅钢片时，各种变压器都采用对插的方式，通常以2～3片为一组，从下往上每插一组“E”形硅钢片，都应拼装一组“I”形硅钢片，并且第一组从外向内插，则第二组应从内向外插，这样每组间的“E”、“I”接口便交错开来，以便于夹住“I”形硅钢片，如图4-16 (c)所示。在插到最后的几片时，由于硅钢片较紧，继续插入就有一些难度，在这种情况下，可不必遵守2～3片为一组的规定，将最后所剩的几片加插到其他某组硅钢片中，这样插入就会容易一些。
