各种电阻器好坏的判别

发布时间:2011/9/27 13:54:27 访问次数:4705

    要判别电阻器的好坏,就要对电阻器的常识熟记于心。 AD650AD
    1.普通电阻器与保险丝电阻器好坏的判别方法
    (1)表面观察。电阻器断裂破碎、烧焦碳黑及引脚锈断,是电阻器常有的故障表现,均可从表面直观判别出来。有这些表现之一,就不属于正常电阻器。
    (2)电阻表检测。电阻器内部断路(也称开路)或电阻值变化也是电阻器的故障。开路是指电阻器内部导电质断开而不能导电;阻僮变化(也称变质)是指实际测量出的阻值与标称阻值不一致。这两种情况都表明电阻器已损坏了。这两种故障通常从外表上都看不出有任何迹象,因此只能用电阻表来测量,以判断电阻器是否变质损坏。例如,一个电阻器外表标记的标称阻值为lOkΩ,可是实际测量却为500kΩ,这就表示这个电阻器已经变质损坏了。
    (3)拨动检查。电阻器损坏还有一种情况,即在测量电阻值时,数值不稳定,阻值表现为时大时小,从万用表上不能读出一个确定的阻值来,这种现象常称为电阻器接触不良。该故障将导致电器电路工作时好时坏,如果发现了这种故障,就应该用一个正常的电阻器将它更换下来。
    接触不良的电阻器,一般从外表看不出任何迹象,有时甚至测量也无明显的异常反应,如果边测量阻值边摇动电阻器,就能发现数值不稳,表明引脚或导电层某处将断未断,形成接触不良的故障。

    2.电位器(变阻器)好坏的判别方法
    电位器除表现一般电阻器的全部故障外,但它还有第三个引脚和滑动片,所以要判别其好坏,就得了解第三脚OB、滑动片OT、电阻体AC及它们之间正常时的状态。
    从电位器结构可知,触点T可在电阻体上滑动。正常时,滑动片OT与第三脚OB之间、触点T与电阻体之间,均应始终保持按触电阻为零。这样的电位器才算正常。
    因为电位器结构上的原因,常出现如下一些故障:
    (1) OT与OB之间接触不良,多是因为两金属片生锈或两者之间因经常调整产生磨擦污垢,导致两者之间阻值不稳定。
    (2)触点T对电阻体失去应有的压力,会使触点与电阻体之间的接触电阻不稳。
    (3)电阻体的导电层因触点长期滑动磨损,将使触点T与电阻体之间接触不良。
    这些都是电位器的故障,直观上常看不出来。若是收音机的电位器出现这些故障,就会在调整音量时出现“擦擦”的杂声。下面介绍判别电位器故障的方法。

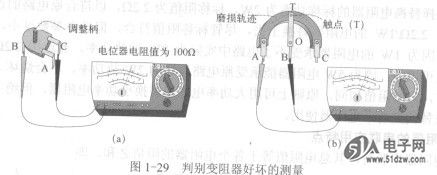

    上述电位器故障,均可通过检测调节时的接触阻值反应出来。按如图1-29所示将万用表调到Rxl00的电阻挡,用两只表笔分别接触电位器的B脚和c脚,然后左右缓慢扭转调节柄,使触点T在电阻体上慢慢滑动。若被测的电位器是好的,阻值就会平滑均匀地变化。若电位器有接触不良故障,阻值就会出现较大的跳动,便可判断这个电位器有接触不良故障。
    进一步分析,在如图1-29 (b)所示的测量中,当触点T紧压电阻体从A端向C端滑动时,如果阻值平稳增大,就表明没有接触不良的情况。当触点T调到某点时,若阻值时大时小,说明此处电阻体的导电层被严重磨损。当触点T调到某点时,阻值突然跳动到无
穷大而不是平滑地变化,则说明此处电阻体的导电层被磨缺,使触点T与电阻体之间不导通。当触点T继续向C端滑动时,电阻又从无穷大跳回到有阻值,说明此处电阻体的导电层完好。在检测电位器阻值的过程中,只要调整时阻值出现过跳动(跳为无穷大),就说明电位器已损坏。
    用眼睛虽然看不清触点压力与污垢,但测量时阻值变化情况是能看得见的。通过万用表,就能将看不见的故障变成看得见的现象,这样才具有判别能力。



     3.热敏电阻器好坏的判别方法
    许多人认为,热敏电阻器好坏判别较容易,常温下测出阻值与标称阻值相等,就认为是好的。实际上这样很不严谨。正确判别热敏电阻器好坏应加温监测阻值,在测量阻值同时,可用打火机短暂地烤热敏电阻器,目的只是使电阻体升温。若表针指示的阻值变化明显,表明热敏电阻器是好的。如果加温后阻值仍然不变,说明这个热敏电阻器是坏的,或者这不是热敏电阻器。加温监测时,如果阻值变小,说明是一只NTC型热敏电阻器;若加温时阻值变大,说明这是一只PTC型热敏电阻器。

    4.压敏电阻器好坏的判别方法
    制造压敏电阻器常用晶体半导体材料“氧化锌(Zn0)”,它的内部结构如图1-23 (a)所示,是由很多氧化锌微粒挨连组成,实际中并不像图中那样排列整齐。
    可用万用表电阻挡测量压敏电阻器的阻值,正常的阻值应当大于lOOkΩ。如果实际测得阻值小于lOOkΩ,就可判断这个压敏电阻器是坏的。若测得压敏电阻器的阻值为无穷大,就说明内部已出现开路故障。压敏电阻器正常阻值跣应大于lOOkΩ,又不可能是无穷大。





http://sonhonda1.51dzw.com
