线扎成型工艺
发布时间:2011/9/26 11:14:09 访问次数:2344
当导线有许多根时，在电子整机装配工作中常用细绳线和扎扣把导线扎成各种不同形状的线扎（又称线把、线束）。 QG82945GT
常用线扎方法有线绳绑扎、黏合剂结扎、线扎搭扣绑扎、塑料线槽布线、塑料胶带绑扎、活动线扎等。下面介绍前三种方法。
1．线绳绑扎
线绳绑扎成型工艺主要有“连续结”法和“点结”法两种，一般用棉线、亚麻线或尼龙线等作为扎线材料。

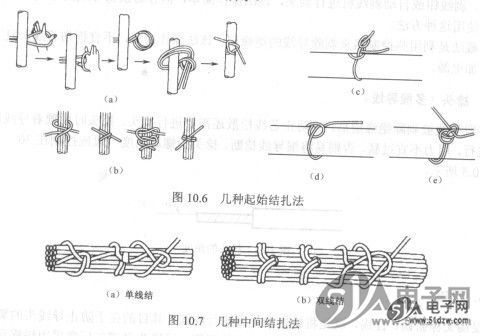

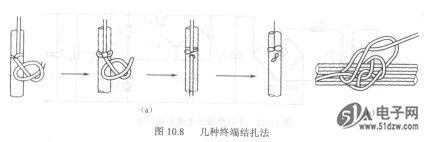

连续结的工艺由起始结、中间结和终端结形成，其起始结扎法如图10.6所示，中间结扎法如图10.7所示，终端结扎法如图10.8所示。

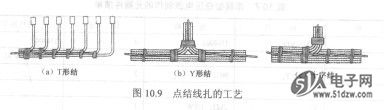

点结线扎的工艺如图10.9所示。主要有T形结、Y形结和十字结等，结构上较为简单。
2．黏合剂结扎
几根至几十根塑料绝缘导线一般都采用黏合剂黏合成线束。黏合剂结扎的示意图如图10.10所示。
3．线扎搭扣绑扎
线扎搭扣外形结构如图10.11所示，用线扎搭扣绑扎十分方便，线把整体外观也很美观，更换导线也较方便，但搭扣只能使用一次。
当导线有许多根时，在电子整机装配工作中常用细绳线和扎扣把导线扎成各种不同形状的线扎（又称线把、线束）。 QG82945GT
常用线扎方法有线绳绑扎、黏合剂结扎、线扎搭扣绑扎、塑料线槽布线、塑料胶带绑扎、活动线扎等。下面介绍前三种方法。
1．线绳绑扎
线绳绑扎成型工艺主要有“连续结”法和“点结”法两种，一般用棉线、亚麻线或尼龙线等作为扎线材料。
连续结的工艺由起始结、中间结和终端结形成，其起始结扎法如图10.6所示，中间结扎法如图10.7所示，终端结扎法如图10.8所示。
点结线扎的工艺如图10.9所示。主要有T形结、Y形结和十字结等，结构上较为简单。
2．黏合剂结扎
几根至几十根塑料绝缘导线一般都采用黏合剂黏合成线束。黏合剂结扎的示意图如图10.10所示。
3．线扎搭扣绑扎
线扎搭扣外形结构如图10.11所示，用线扎搭扣绑扎十分方便，线把整体外观也很美观，更换导线也较方便，但搭扣只能使用一次。
