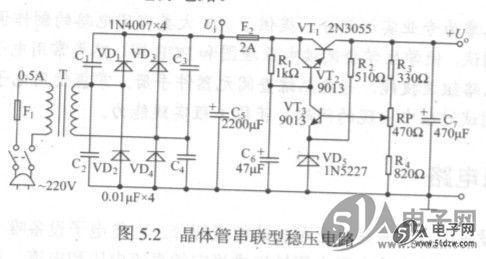

整流滤波得到的直流电压会随着电网电压波动（一般有±10%左右的波动）或者负载电流和温度的变化而变化。为了输出稳定的电压，所以在整流滤波电路后面加入稳压电路；稳压电5的作用是电网电压波动、负载电流和温度发生变化时，保证有稳定的直流电压输出。如图5.2所示，为晶体管串联型稳压电源电路。
    1．稳压电源电路组成   MAX1044ESA-TG074
    在图5.2中，采用复合管VT_l、VT₂作为调整管，这样很小的基极电流I_b2就可以控制较大的输出电流；VT₃为单管直流放大电路，担任比较放大，电阻R₁既是VT₃的集电极电阻，又是VT₂基极偏置电阻；稳压二极管VD₅和电阻R₂提供基准电压，同时可以利用稳压管的正温度系数补偿三极管VT₃的负温度系数，以减小直流放大电路的零点漂移；R₃、RP、R₄组成分压取样电路，用来反映输出电压的变化；C₆为滤波电容，以滤除VT₂基极的电压纹波；C₇为输出滤波电容，用来进一步改善稳压性能，减小输出电压的纹波。

    2．稳压电路原理
    稳压电路的主回路是由复合调整管VT₁、VT₂与电源负载RL相串联而构成，因此称其为晶体管串联型稳庄电路。
    电路的稳压过程是：当电源输出电压Uo因电网电压波动或负载电流的变化而升高时，由分压取样电路取出误差电压加到VT₃基极，而VT₃发射极电压，因稳压管VD₅的作用而保持恒定，所以VT₃的基射电压U_be3将增大，VT₃的集电极电流I_C3随之增大，则I_C3在负载电阻R₁的压降也增大，结果使复合调整管VT₁、VT₂的基极电位下降，管子内阻增大，VT₁的U_cel增大。由于U_o=U_i-U_cel，故使Uo下降，因而保持了U_o的稳定。同理，当电源输出电压U_o因电网电压波动或负载电流的变化而降低时，则上述过程相反，保持U_o基本不变。
    综上分析可知，稳压电路是属于电压串联负反馈电路，分压取样电路是负反馈网络。整个稳压过程是动态的调整过程，复合调整管VT₁、VT₂起电压调整作用，使输出电压保持基本不变。

    3．安装与调试
    电路安装严格按照电子工艺要求及电路原理图进行装配，焊接时要注意的是二极管、电解电容的极性及耐压值，识别三极管的三个极（集电极、基极、发射极），功率三极管VT_l(2N3055)紧固在散热器上，与散热器之间用云母片良好绝缘。
    焊接装配无误后接通电源，用万用表测量C₅两端的整流滤波电压应为18～20V，测量稳压管VD₅两端电压应为3.6V，正常后再测量电源输出端（C7两端）电压，调节电位器RP输出端电压应该连续可变。
