2．使用方法

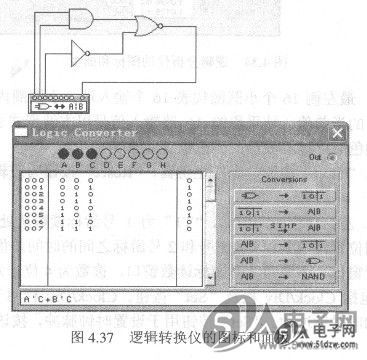

    (1)连接。如图4.37所示，图标中包括9个端子，左边8个端子可用来连接电路的节点，而右边的1个端子是输出端子。在将逻辑电路转换成真值表时，先将已画出的逻辑电路的输入端连接到逻辑转换仪的输入端，将逻辑电路的输出端连接到逻辑转换仪的输出端。
    (2)操作。逻辑转换仪的面板由逻辑变量输入端、真值表显示及输入栏、逻辑表达式显示及输入栏和Conversion区等几部分组成，使用逻辑转换仪时需要这几部分相互配合操作。
    ①由逻辑图转换为真值表，再转换为逻辑表达式。首先在EWB主窗口的工作区编辑设计逻辑图，将逻辑图的输入端与逻辑转换仪的输入端相连接，将逻辑图的输入端与逻辑转换仪的输出端相连接，按下“逻辑图一真值表”转换钮，则在真值表区显示出该逻辑图的真值表，再按下“真值表一表达式”转换钮，则在逻辑式表达区显示出对应于真值表的标准“与一或逻辑式”（图中的反变量用单引号表示，如/A=A'），再按下“真值表一简化逻辑式”转换钮，则在逻辑式表达区显示出对应于真值表的最简“与一或逻辑式”。
    ②由真值表转换为逻辑表达式，再转换为逻辑图。用鼠标单击真值表表头上的变量名，用几个变量就点几个（最多不超过8个）。迭择好变量后，真值表区就会显示出所选变量的各种取值组合，但对应的输出都是“？”，用鼠标选中第一个问号，输入函数值后，光标自动顺序下移，直到输入全部函数值，就完成了真值表的输入，按下“真值表一逻辑式”转换钮，则在逻辑式表达区显示出对应于真值表的逻辑表达式；若按下“真值表一简化逻辑式”转换钮，则显示最简“与一或逻辑式”。如再按下“逻辑式一逻辑图”转换钮，则在工作区出现对应于逻辑表达式的逻辑图。若按下“逻辑式一与非逻辑图”转换钮，则在工作区出现对应于逻辑表达式的由与非门组成的逻辑图。
    ③由逻辑表达式转换为真值表和逻辑图。将光标移入逻辑式表达区，输入逻辑式（“与一或逻辑式”或“或一与逻辑式”），注意反变量用单引号表示，按下“逻辑式一真值表”转换钮，则在真值表区显示出对应于逻辑表达式的真值表，按下“逻辑式一逻辑图（或与非逻辑图）”转换钮，则在工作区出现对应于逻辑表达式的逻辑图，如按下“真值表一简化逻辑式”转换钮，还可将输入的逻辑表达式化简为最简“与一或逻辑式”，并显示在逻辑式表达区里。
