手工焊接工艺与质量标准
发布时间:2011/9/22 13:46:23 访问次数:5151
1．元器件焊接前的准备 K596B
(1)元器件引线加工成型。元器件在印制板上的排列和安装有两种方式：一种是立式，另一种是卧式。元器件引线弯成的形状应根据焊盘孔的距离不同而加工成型。加工时，注意不要将引线齐根弯折，并用工具保护好引线朐根部，以免损坏元器件。成型后的元器件，在焊接时，尽量保持其排列整齐，同类元器件要保持高度一致。各元器件的符号标志向上（卧式）或向外（立式），以便于检查。
(2)镀锡。元器件引线一般都镀有一层薄的钎料，但时间一长，引线表面产生一层氧化膜，影响焊接。所以，除少数有良好银、金镀层的引线外，大部分元器件在焊接前都要重新镀锡。
①镀锡要点。待镀件表面应清洁，如焊件表面带有锈迹、污垢或氧化物，轻的用酒精擦洗，重的可用刀刮或用砂纸打磨。要使用有效的焊剂，通常用松香水。加热温度要足够。
②小批量生产的镀锡。镀焊可用锡锅，使用中要注意锡的温度不能太低，这从液态金属的流动性可判定。但也不能太高，否则锡表面氧化较快。电炉电源可用调压器供电，以调节锡锅的最佳温度。使用过程中，要不断用铁片刮去锡表面的氧化层和杂质。

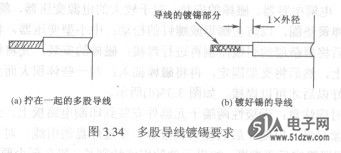

③多股导线镀锡。多股导线镀锡前要用剥线钳或其他方法去掉绝缘皮层（不要将导线剥伤或造成断股），再将剥好的导线朝一个方向旋转拧紧后镀锡，镀锡时不要把焊锡浸入到绝缘皮层中去，最好在绝缘皮前留出一个导线外径长度没有锡，这有利于穿套管，如图3.34所示。用烙铁镀锡前要将导线蘸松香水，有时也将导线放在有松香的木板上用烙铁给导线上一层焊剂，同时也镀上焊锡。
2．元嚣件的插装

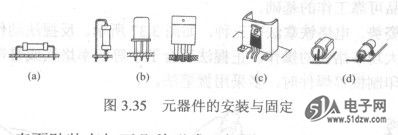

(1)卧式插装。卧式插装是将元器件紧贴印制电路板插装，元器件与印制电路板的间距应大于1mm。卧式插装法元器件的稳定性好、比较牢固、受振动时不易脱落，如图3.35(a)所示。
(2)立式插装。立式插装的特点是密度较大、占用印制板的面积少、拆卸方便。电容、三极管、DIP系列集成电路多采用这种方法，如图3.35(b)所示。
(3)表面贴装。表面贴装有如下几种形式，如图3.36所示。全表面装，分为单面表面贴装和双面表面贴装。其特点是工艺简单，适用于小型、薄型和高密度PCB板的组装，如图3.36(a)所示；双面混装如图3.36(b)所示、单面混装如图3.36(c)所示，其特点是先贴后插，工艺较复杂，组装密度高。
3．常用元器件的安装注意事项 K4T1G084QQ-HCE7
(1)晶体管的安装。晶体管在安装前一定要识别管脚，分清集电极、基极、发射极。元器件比较密集的地方应分别套上不同彩色的塑料套管，防止碰极短路；管脚引线保留一般在3～5mm左右。对于一些大功率晶体管，需要再加散热片，应先固定散热片，然后将大功率晶体管插入到安装位置并用紧固件固定后再焊接，如图3.35(c)所示。
(2)集成电路的安装。集成电路的封装形式有晶体管式封装、单列直插式封装、双列直插式封装和扁平式封装，在使用时一定要弄清其方向和引线脚的排列顺序，不能插错。现在多采用集成电路插座，先焊好插座再安装集成块。插装集成电路引线脚时，用力不要过猛，以防止弄断引出脚。
(3)变压器、电解电容器、磁棒的安装。对于较大的电源变压器，就要采用螺钉固定了，螺钉上最好能加弹簧垫圈，以防止螺母或螺钉的松动；中小型变压器，将固定脚插入印制屯路板的孔位，然后将屏蔽层的引线压倒再进行焊接；磁棒的安装，先将塑料支架插到印制电路板的支架孔位上，然后将支架固定，再将磁棒插入；对一些体积大而重的元器件，首先要将其固定，固定好以后才可以焊接，如囹3.35(d)所示。
安装元器件时应注意：无极性两端子元器件安装到印制电路板上，元器件字符标记方向一致，并符合阅读习惯，以便今后的检查和维修。穿过焊盘的引线，对手工焊接建议不要把引线剪断，待全部焊接完后再剪断。如果元件的引线特别长，那么至少要保留距焊盘1～2mm的长度。
1．元器件焊接前的准备 K596B
(1)元器件引线加工成型。元器件在印制板上的排列和安装有两种方式：一种是立式，另一种是卧式。元器件引线弯成的形状应根据焊盘孔的距离不同而加工成型。加工时，注意不要将引线齐根弯折，并用工具保护好引线朐根部，以免损坏元器件。成型后的元器件，在焊接时，尽量保持其排列整齐，同类元器件要保持高度一致。各元器件的符号标志向上（卧式）或向外（立式），以便于检查。
(2)镀锡。元器件引线一般都镀有一层薄的钎料，但时间一长，引线表面产生一层氧化膜，影响焊接。所以，除少数有良好银、金镀层的引线外，大部分元器件在焊接前都要重新镀锡。
①镀锡要点。待镀件表面应清洁，如焊件表面带有锈迹、污垢或氧化物，轻的用酒精擦洗，重的可用刀刮或用砂纸打磨。要使用有效的焊剂，通常用松香水。加热温度要足够。
②小批量生产的镀锡。镀焊可用锡锅，使用中要注意锡的温度不能太低，这从液态金属的流动性可判定。但也不能太高，否则锡表面氧化较快。电炉电源可用调压器供电，以调节锡锅的最佳温度。使用过程中，要不断用铁片刮去锡表面的氧化层和杂质。
③多股导线镀锡。多股导线镀锡前要用剥线钳或其他方法去掉绝缘皮层（不要将导线剥伤或造成断股），再将剥好的导线朝一个方向旋转拧紧后镀锡，镀锡时不要把焊锡浸入到绝缘皮层中去，最好在绝缘皮前留出一个导线外径长度没有锡，这有利于穿套管，如图3.34所示。用烙铁镀锡前要将导线蘸松香水，有时也将导线放在有松香的木板上用烙铁给导线上一层焊剂，同时也镀上焊锡。
2．元嚣件的插装
(1)卧式插装。卧式插装是将元器件紧贴印制电路板插装，元器件与印制电路板的间距应大于1mm。卧式插装法元器件的稳定性好、比较牢固、受振动时不易脱落，如图3.35(a)所示。
(2)立式插装。立式插装的特点是密度较大、占用印制板的面积少、拆卸方便。电容、三极管、DIP系列集成电路多采用这种方法，如图3.35(b)所示。
(3)表面贴装。表面贴装有如下几种形式，如图3.36所示。全表面装，分为单面表面贴装和双面表面贴装。其特点是工艺简单，适用于小型、薄型和高密度PCB板的组装，如图3.36(a)所示；双面混装如图3.36(b)所示、单面混装如图3.36(c)所示，其特点是先贴后插，工艺较复杂，组装密度高。
3．常用元器件的安装注意事项 K4T1G084QQ-HCE7
(1)晶体管的安装。晶体管在安装前一定要识别管脚，分清集电极、基极、发射极。元器件比较密集的地方应分别套上不同彩色的塑料套管，防止碰极短路；管脚引线保留一般在3～5mm左右。对于一些大功率晶体管，需要再加散热片，应先固定散热片，然后将大功率晶体管插入到安装位置并用紧固件固定后再焊接，如图3.35(c)所示。
(2)集成电路的安装。集成电路的封装形式有晶体管式封装、单列直插式封装、双列直插式封装和扁平式封装，在使用时一定要弄清其方向和引线脚的排列顺序，不能插错。现在多采用集成电路插座，先焊好插座再安装集成块。插装集成电路引线脚时，用力不要过猛，以防止弄断引出脚。
(3)变压器、电解电容器、磁棒的安装。对于较大的电源变压器，就要采用螺钉固定了，螺钉上最好能加弹簧垫圈，以防止螺母或螺钉的松动；中小型变压器，将固定脚插入印制屯路板的孔位，然后将屏蔽层的引线压倒再进行焊接；磁棒的安装，先将塑料支架插到印制电路板的支架孔位上，然后将支架固定，再将磁棒插入；对一些体积大而重的元器件，首先要将其固定，固定好以后才可以焊接，如囹3.35(d)所示。
安装元器件时应注意：无极性两端子元器件安装到印制电路板上，元器件字符标记方向一致，并符合阅读习惯，以便今后的检查和维修。穿过焊盘的引线，对手工焊接建议不要把引线剪断，待全部焊接完后再剪断。如果元件的引线特别长，那么至少要保留距焊盘1～2mm的长度。
