1．外形与图形符号   BZG03-C10

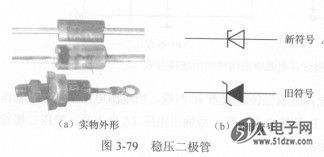

    稳压二极管又称齐纳二极管或反向击穿二极管，它在电路中起稳压作用。稳压二极管的实物外形与图形符号如图3-79所示。

    2．工作原理
    在电路中，稳压二极管可以稳定电压。要让稳压二极管起稳压作用，须将它反接在电路中（即稳压二极管的负极接电路中的高电位处，正极接低电位处），稳压二极管在电路中正接时的性质与普通二极管相同。下面以图3-80所示的电路来说明稳压二极管的稳压原理。
    图3-80所示稳压二极管VZ的稳压值为5V，若电源电压低于5V，当闭合开关S时，VZ反向不能导通，无电流流过电阻器R，U_R=IR=O，电源电压在经R时，R上没有电压降，故A点电压与电源电压相等，VZ两端的电压U_VZ与电源电压也相等，例如E=4V时，U_VZ也为4V，电源电压在0～5V变化时，U_VZ会在随之变化。也就是说，当加到稳压二极管两端电压低于它的稳压值时，稳压二极管处于截止状态，无稳压功能。


    若电源电压超过稳压二极管稳压值，如E=8V，当闭合开关s时，8V电压通过R送到A点，该电压超过VZ稳压值，VZ马上反向击穿导通，有电流流过R和VZ，电流在流过R时，R上会有3V酌电压降(即U_R=3V)，稳压二极管VZ两端的电压U_VZ=5V。
    若调节电源E使电压由8V上升到10V时，由于电压的升高，流过R和VZ的电流都会增大，因流过R的电流增大，R上的电压U_R也随之增大，由3V上升到5V，而VZ上的电压维持5V不变。
    稳压二极管的稳压原理可概括为：当外加电压低于稳压二极管稳压值时，稳压二极管不能导通，无稳压功能；当外加电压高于稳压二极管稳压值时，稳压二极管反向击穿导通，两端电压保持不变，其大小等于稳压值。（注：为了保护稳压二极管并使它有良好的稳压效果，必须要给稳压二极管串接限流电阻）。

    3．应用

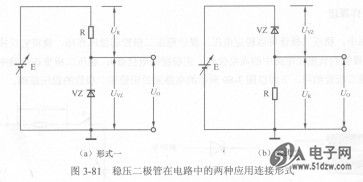

    稳压二极管在电路通常有两种应用连接方式，如图3-81所示。
    在图3-81 (a)所示电路中，输出电压Uo取自稳压二极管VZ两端，故Uo=Uvz，当电源电压上升时，由于稳压二极管的稳压作用，U_VZ稳定不变，输出电压Uo也不变。也就是说在电源电压变化的情况下，稳压二极管两端电压仍保持不变，该稳定不变的电压可供给其他电路，使电路能稳定正常工作。
    在图3-81 (b)所示电路中，输出电压取自限流电阻器R两端，当电源电压上升时，稳压二极管两端电压Uvz不变，限流电阻器R两端电压上升，故输出电压Uo也上升。稳压二极管按这种接法是不能为电路提供稳定电压的。
