在检测变压器时,通常要测量各绕组的电阻、绕组间的绝缘电阻、绕组与铁芯之间的绝缘电阻.下面以图3-32所示的电源变压器为例来说明变压器的检测方法.(注:该变压器输入电压为220V、输出电压为3V-0V-3V、额定功率为3V·A)  BAT41FILM

    变压器的检测步骤如下所述。

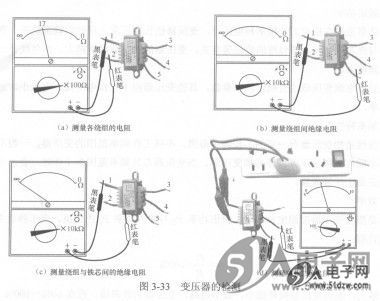

    第一步：测量各绕组的电阻。万用表拨至RxlOOΩ挡，红、黑表笔分别接变压器的1、2端，测量一次绕组的电阻，如图3-33 (a)所示，然后在刻度盘上读出阻值大小。
    图中显示的是一次绕组的正常阻值，为1.7kΩ。
    若测得的阻值为∞，说明一次绕组开路。
    若测得的阻值为0，说明一次绕组短路。
    若测得的阻值偏小，则可能是一次绕组匝间出现短路。
    然后将万用表拨至RxlΩ挡，用同样的方法测量变压器的3、4端和4、5端的电阻，正常约为几欧。
    一般来说，变压器的额定功率越大，一次绕组的电阻越小；变压器的输出电压越高，其二次绕组电阻越大（因匝数多）。
    第二步：测量绕组间绝缘电阻。将万用表拨至RxlOkQ挡，红、黑表笔分别接变压器一、二次绕组的一端，如图3-33 (b)所示，然后在刻度盘上读出阻值大小。
    图中显示的是阻值为无穷大，说明绕组间绝缘良好。
    若测得的阻值小于无穷大，说明一、二次绕组间存在短路或漏电。
    第三步：测量绕组与铁芯间的绝缘电阻。将万用表拨至RxlOkΩ挡，红表笔接变压器铁芯或金属外壳、黑表笔接一次绕组的一端，如图3-33 (c)所示，然后在刻度盘上读出阻值大小。
    图中显示的阻值为无穷大，说明绕组与铁芯间绝缘良好。
    若测得的阻值小于无穷大，说明一次绕组与铁芯间存在短路或漏电。
    再用同样的方法测量二次绕组与铁芯间的绝缘电阻。
    对于电源变压器，～般还要按图3-33 (d)所示方法测量其空载二次电压。先给变压器的一次绕组接220V交流电压，然后用万用表的10V交流挡测量二次绕组某两端的电压，测出的电压值应与变压器标称二次绕组电压相同，允许有5%-10%的误差。若二次绕组所有接线端间的电压都偏高，则一次绕组局部有短路。若二次绕组某两端电压偏低，则该两端间的绕组有短路。
