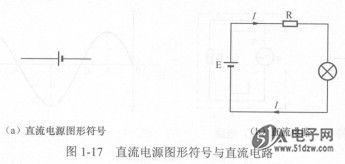

直流电是指方向始终固定不变的电压或电流。能产生直流电的电源称为直流电源，常见的干电池、蓄电池和直流发电机等都是直流电源，直流电源常用图1-17(a)所示的图形符号表示。直流电的电流方向总是由电源正极流出，再通过电路流到负极。在图1-17(b)所示的直流电路中，电流从直流电源正极流出，经电阻R和灯泡流到负极结束。  KBU1007G


    直流电又分为稳定直流电和脉动直流电。
    1．稳定直流电

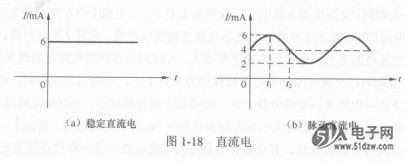

    稳定直流电是指方向固定不变并且大小也不变的直流电。稳定直流电可用图1-18(a)所示的波形表示，稳定直流电的电流，的大小始终保持恒定（始终为6mA），在图中用直线表示；直流电的电流方向保持不变，始终是从电源正极流向负极，图中的直线始终在t轴上方，表示电流的方向始终不变。
    2．脉动直流电
    脉动直流电是指方向固定不变，但大小随时间变化的直流电。脉动直流电可用图1-18(b)
所示的波形表示，脉动直流电的电流，的大小随时间作波动变化（如在t₁，时刻电流为6mA，在t₂时刻电流变为4mA），电流大小波动变化在图中用曲线表示；脉动直流电的方向始终不变（电流始终从电源正极流向负极），图中的曲线始终在t轴上方，表示电流的方向始终不变。
