实际的电子电路往往比较复杂，电路中的元器件可能有几十个，甚至几百个，再加上元器件的种类繁多，外形各异，要想把它们的外形一一画出，那将是一件非常繁琐的事情。如果电路中各种电子元器件都能用不同的图形符号简单明了地表示，电子电路图就会大大简化。事实上，国家对各种电子元器件都给出了各自的标准电路符号，而且有统一的规定，如图8-2所示就是几种常见电子元器件的电路符号。   ACDR4D100122MT


    将实际电路中的各个电子元器件都用其电路符号来表示，这样画出来的电路图称为实际电路的电路符号图，亦称为电路原理图。电路原理图是用电子元器件及其相互连线的符号所表示的，它是最常用的，也是最重要的电子电路表示方式。通过电路原理图，可以了解电路都是由哪些元器件组成的，也可以研究电路中各种信号的来龙去脉，从而分析和了解电子设备的结构和工作原理。因此，看懂电路原理图对电子设备的制作和维修是非常重要的。
    了解各种电子元件的符号以后，就可以对照电路图把这些元件装成电子设备了。通常首 先把每个电子元仵符号旁边摆一个它所对应的元件，为了方便起见，把每个元件符号和所对  应的元件都编上号。回过头来再对照看电路图。比如看到四点间连接着一些线条而且中间打着“·”(圆点)，凡是几条线交叉在一起中间用“·”圆点画上后就表示这几条线的金属部分要连接在一起。具体地说，就是要把四个元件的引出线用导线焊在一起。再看图中有两点连线中间交叉地方没有打“·”圆点，所以这就表示两点连线应互相绝缘。这就是介绍的不连接符号“+”表示的意思。
    另外，经常从电路图中还可以看到很多“⊥”符号，这个符号叫接地符号。意思是说凡是画有“⊥”符号的元件都要用一条导线把它们连起来，这个接地不是说连起来以后接大地，而是表明这些接地点是在一个电位上（一般称零电位点）。只要用一条导线把画“⊥”符号的元件连起来就行了。
    综上所述，看电路图就是要看哪个元件和哪个元件连接在一起，连接完了，就算会看电路图了。下面以一个最简单的电路为例进行说明。
    大家都用过手电筒，当按下按钮开关的时候，小灯泡就亮了，这是什么道理呢？把手电筒的电路图画出来分析一下就会明白了。

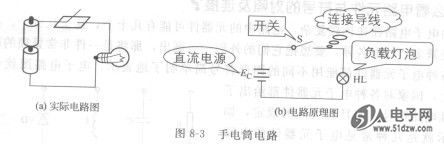

    图8-3(a)是最简单的手电筒照明电路，图中的电子元器件都是用与其外形相似的图形
符号来表示的．这种电路图称为实际电路图。
    图8-3(b)画出了一些符号，它们代表小灯泡HL、电池Ec和按钮开关S，手电筒外壳相当于导线，可以用连接线代表。把小灯泡、电池和按钮开关等符号连接起来，这就是一个手电筒的电路图。当按下按钮开关时，电路便接通，电流就按照从电池正极经过开关、灯泡，回到负极的方向流动，同时小灯泡发亮，松开开关，电路中断，电路内没有电流流动，小灯泡就不亮了。图8-3说明了手电筒的工作原理，表示了电筒的安装接线方法，也说明了电路图的用途。由于它表示了电路的来龙去脉，说明了电流的流动情况，所以叫它“电路图”。
    从图8-3(b)所示看到小灯泡、电池、开关等仅仅是一些符号。为什么要用符号来代表实物呢？这是为了画图简单，分析方便，尤其是在复杂的电路图中，如都画出实物图来，不仅很费事，也不必要。而用符号来代表实物不但画起来方便，而且看起来也觉得清楚明显，一句话：简单扼要，说明问题。什么符号代表一种什么实物都是有一个统一规定的，也是电子技术的共同“语言”。     ADS5231IPAG
