(一)什么叫石英晶体振荡器？       UBA3070T/N1
    采用石英晶体作选频网络选频元件的正弦波振荡电路叫石英晶体振荡器。石英晶体#羹塑器的形式多种多样，但其基本电路只有两类，即并联晶体振荡电路和串联晶体振荡电路，前者中石英晶体是以并联谐振的形式出现，而在后者中则是以串联谐振的形式出现。在并联路晶体振荡电路中，石英晶体工作在串联谐振频率和并联谐振频率之间，石英晶体作为一个电感来组成振荡电路。而在串联晶体振荡电路中，石英晶体工作在串联谐振频卒处，利用串联谐振时阻抗最小的特性来组成正弦波振荡电路。

  (二)石英晶体振荡电路是如何工作的？    SAA1O64T/N2
    石英晶体振荡电路是采用CMOS转换器的石英振荡电路.

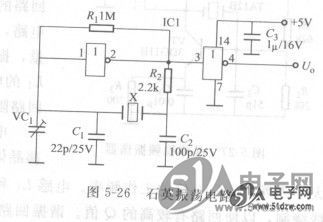

    如图5-26所示。为了使CMOS转换器工作在线性状态，自偏置电阻Ri接在输入、输出端之间，使输入端固定在门限电压。如果把高速CMOS直接作为振荡回路，就容易产生异常振荡，所以电路用1只数千欧的电阻R2与石英晶体串联，由电容器C2形成低通滤波器。
    用接在CMOS输入端的电容对振荡频率进行调整,如果要进行准确的调整,可用微调电容VC₁进行微调.
    本电路可作为宽频石英晶体振荡电路使用,并联的电容C₁、C₂其容量应根据振荡频率选择,按图中的参数,振荡频率为2-20MHz.
    本电路IC₁采用的是74HC系列的CMOS器件,也可平用4000系列CMOS器件,但V_CC=5V时,转换速度慢,振荡频率只能到数兆赫兹.石英晶体X选用HC18V,10.24MHz.
