如何利用单结晶体管构成正弦波振荡器？
发布时间:2011/9/1 13:43:28 访问次数:2068
本电路利用单结晶体管的负阻特性，采用RC充放电回路产生正弦波振荡。线路简单，波形可以连续地由锯齿波变到正弦波。 FAN5340MPX

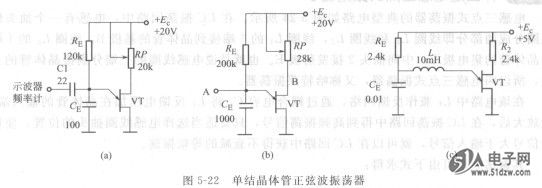

电路如图5-22所示。由于RC充放电曲线不同于正弦曲线，因此波形有失真现象，但是可以用降低幅度的办法来减小失真，一般失真度可做到5%以下。
图(a)中，当RP=O时，输出为锯齿波；当RP=3.8kΩ时，输出为近似正弦波；当RP=15kΩ时，输出基本上是正弦波。不同的单结晶体管，它的特性曲线形状不一样，峰、谷点电压数值也有较大的差别，因此振荡电路的具体参数也是不同的。
当按图(b)连接时，电源电压为20V，CE为lOOOpF时，调整RE、RP，可在A端得到正弦波，当RE=200kΩ，RP=25kΩ时，A端的波形较好。此时可得到频率为68.4kHz、幅度为130mV，失真度为6.8%的正弦波。
实际上，由于RP较大，在B点也同样有正弦波输出。这时只需略微调整一下RP，有时可以得到比A点更好的正孩波。当RP=26kΩ时，在B点可得到幅度为160mV，频率为68.38kHz，失真度为4.5%的正弦波。 PCA9632DP1
图(c)为采用LC回路的单结晶体管正弦波振荡电路。当L=lOmH，EC=5V，CE=0.O1μF时，调节RE、R2，在发射极可得到频率为12.68kHz、有效值为0.82V、失真度为3.5%的正弦波。
本电路利用单结晶体管的负阻特性，采用RC充放电回路产生正弦波振荡。线路简单，波形可以连续地由锯齿波变到正弦波。 FAN5340M
电路如图5-22所示。由于RC充放电曲线不同于正弦曲线，因此波形有失真现象，但是可以用降低幅度的办法来减小失真，一般失真度可做到5%以下。
图(a)中，当RP=O时，输出为锯齿波；当RP=3.8kΩ时，输出为近似正弦波；当RP=15kΩ时，输出基本上是正弦波。不同的单结晶体管，它的特性曲线形状不一样，峰、谷点电压数值也有较大的差别，因此振荡电路的具体参数也是不同的。
当按图(b)连接时，电源电压为20V，CE为lOOOpF时，调整RE、RP，可在A端得到正弦波，当RE=200kΩ，RP=25kΩ时，A端的波形较好。此时可得到频率为68.4kHz、幅度为130mV，失真度为6.8%的正弦波。
实际上，由于RP较大，在B点也同样有正弦波输出。这时只需略微调整一下RP，有时可以得到比A点更好的正孩波。当RP=26kΩ时，在B点可得到幅度为160mV，频率为68.38kHz，失真度为4.5%的正弦波。 PCA9632DP1
图(c)为采用LC回路的单结晶体管正弦波振荡电路。当L=lOmH，EC=5V，CE=0.O1μF时，调节RE、R2，在发射极可得到频率为12.68kHz、有效值为0.82V、失真度为3.5%的正弦波。
