元器件插装后引脚的处理
发布时间:2011/8/19 10:49:50 访问次数:1818

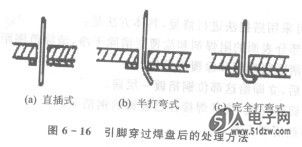

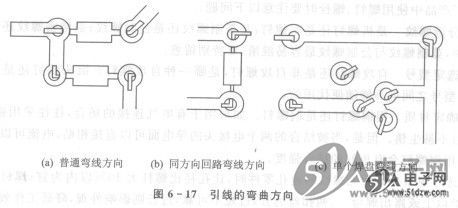

元器件插到印制电路板上后，其引线穿过焊盘后应保留一定的长度，一般为1--2mm左右，并与焊盘进行锡焊。为满足各种焊接机械强度的需要，一般对引脚可采用3种处理方式，如图6—16所示。其中图6~16(a)为直插式，这种形式机械强度较小，俚拆焊方便。图6-16(b)为半打弯式，将引脚弯成45。左右，具有一定的机械强度。图6-16(c)为完全打弯，引脚弯成90。左右,这种形式具有很高的机械强度，但拆焊较困难；当采用这种形式时，要注意焊盘中引线弯曲方向。一般情况下，应沿着铜箔印制导线方向弯曲。如仅有焊盘而无印制导线时，可朝距印制导线远的方向打弯。具体方法如图6 -17所示。 QM75150PS
元器件插到印制电路板上后，其引线穿过焊盘后应保留一定的长度，一般为1--2mm左右，并与焊盘进行锡焊。为满足各种焊接机械强度的需要，一般对引脚可采用3种处理方式，如图6—16所示。其中图6~16(a)为直插式，这种形式机械强度较小，俚拆焊方便。图6-16(b)为半打弯式，将引脚弯成45。左右，具有一定的机械强度。图6-16(c)为完全打弯，引脚弯成90。左右,这种形式具有很高的机械强度，但拆焊较困难；当采用这种形式时，要注意焊盘中引线弯曲方向。一般情况下，应沿着铜箔印制导线方向弯曲。如仅有焊盘而无印制导线时，可朝距印制导线远的方向打弯。具体方法如图6 -17所示。 QM75150PS
