(1)外形尺寸
    以印制电路板最大轮廓线左下方的交点为坐标原点，按制图标准，标注尺寸。
    (2)比例
    根据绘图时实陈选用的比例标定，如2:1选定。
    (3)各种引线孔

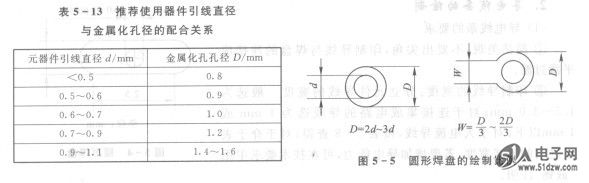

    ①元件引线孑L元件引线孔直径与元件引线直径的结合间隙一般以0.2～0.4mm为理想，推荐孔径与引线配合关系见表5-13。为使焊盘具有一定的抗剥离强度，焊盘一般按如图5-5所示要求绘制。引线孔的规格一般是不多的，所以，可以根据焊盘外径来标注元件引线
孔直径，标注时在黑白稿下方各画一个相同尺寸的焊盘，其旁边标注代号、数量及孔径。如A48f1.5，其含义是A孔，48个，孔径1.5mm。一般孔径标写“其余f(X)”，X-孔径，例如1.O mm。
    ②安装孔  安装孔是固定大型元器件在印制电路板上或固定印制电路板本身所设的孔，其图形有圆形和矩形，在需要时也可以采用特殊图形。标注方法是：在黑白稿下方各画一安装孔的形状，标上代号、个数、开孔尺寸即可，如图5-5所示。    UA75110AP
