超外差式晶体管收音机具有灵敏度高，选择性好；保真度高，音质优美等特点。因此，这种电路结构获得了广泛的应用，并已成为分立元件收音机的“主流”。为此，应学习和掌握超外差式晶体管收音机的装配与调试方法。

 1、 收音机原理简介

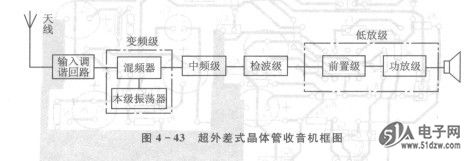

    超外差式晶体管收音机，电路形式很多，但大体上都是由变频、中频放大、检波、低频放大和功放等几部分组成。超外差式晶体管收音机的基本框图如图4 - 43所示。
    由图可以看出，自天线接收下来的高频信号，被输入到调谐回路选出后，送入变频级；变频级包括本机振荡器和混频器两部分。本机振荡器产生的振荡信号，其频率比输入高频信号高465kHz，这两个信号同时送人混频器进行混频，混频后产生一系列新的频率信号，其中除输入的高频信号殁本机振荡信号外，还有频率为两者之和的和频信号以及两者之差的差频信号等。这些信号经过接在混频器输出端的调谐回路选择后，只允许差频信号通过。由于本机振荡信号与输入高频信号的差为465 kHz，并且本机振荡器的振荡与输出回路与输入回路的调谐电容器是同轴联调的，不管如何调节，都使差频为465kHz。也就是说，不论接收哪一个电台的信号，经变频器送到中频放大器的信号总是一个固定的频率即465kHz。这个固定的中频信号再经过中频放大器（一般为两级）放大到一定的程度后，再送人检波器进行检波，将音频信号选出来；检波输出的音频信号，经过低频放大器放大和功率放大，最后推动扬声器发出声音。

2、收音机的主要性能指标
    了解收音机的主要性能指标对选购、装配、调试和维修收音机都有一定的参考价值，就图4 -44所示六管超外差式收音机电路而言，其基本性能指标如表4 -12所列。

  1．灵敏度
  灵敏度是指收音机接收微弱电台信号的能力。灵敏度可以用两种方法表示。一种是对使用外接天线或拉杆天线的收音机，另一种是使用磁性天线的收音机。灵敏度用输入电场强度来表示，单位是mV/m。这些数值越小，则灵敏度越高。
  2．选择性
    选择性是指收音机选择电台的能力。选择性好的收音机，能选出所需收听的电台信号，而不让其他的信号进入。选择性用分贝数来表示，分贝数越大，则选择性越好。  QSC6270
