1．设计任务

   设计一种无线“呼唤”器，供住院病人“呼喊”医护人员时使用。
   功能要求：
   ①住院病人可通过按动自己的床位按钮开关向医护人员发出“呼唤”信号。
   ②一旦有病人发出“呼唤”信号，医护人员值班室设置的显示器即显示出该病人的床位编号，同时扬声器发出声响信号提示值班人员。
   ③设计“呼唤”器所需要的直流稳压电源。

    2．总体方案设计

    (1)设计思路
    住院病人经常需要医护人员及时诊治和护理，但医护人员又不能时刻守在病人身边。当手术后病人需输氧、输液，或病人急需医护人员治疗处理时只须方便地按动床位开关“呼唤”，则病人可得到有效医护。因此，在病床边要设置床位按钮开关，在病房设置微型发射器。为能准确判断“呼唤”信号是哪个床位病人发出的，须对床位开关进行编码。编码信号（二进制代码）通过发射器发出。在医护人员值班室安装信号接收器，接收信号通过译码驱动电路，使显示器显示出病人的床位号码。同时，接收器启动声响电路，使扬声器发出声音通知值班医护人员。

    (2)电路基本原理

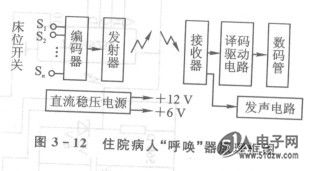

    “呼唤”器原理框图如图3 -12所示。
    ①编码器由床位开关和集成编码器件C304组成。当某一开关按动时，编码器输出相应的二一十进制代码。
    ②发射器采用微型集成发射器TWH9236，编码器输出的二进制代码作为其输入信号，通过发射器将相应的信号发射出去。TWH9236的输入电平为+5.5V左右，故选用6V稳压管VS为C304提供工作电压，使C304输出高电平时能直接与TWH9236相兼容。
    ③接收器采用TWH9238集成电路，其输出4位二进制代码经集成译码电路CD4513译码，驱动分段式显示出相应的十进制数字，即发出“呼唤”信号的病人床位的号码数。
    ④采用时基电路NE555组成音响电路。由NE555(1)和阻容元件等组成单稳态触发器，由NE555(2)、NE555(3)和阻容元件分别组成低频振荡器和音频振荡器。无“呼唤”信号时，接收器TWH9238的IO端为低电平；当有病人发出“呼唤”信号时，IO端由低电平变为高电
平，驱使三极管VT由截止变饱和，其集电极产生一个负脉冲触发单稳态触发器，使其输出一个定时脉冲，控制音频振荡器的工作。低频振荡器NE555(2)的输出接音频振荡器NE555(3)的5脚，音频振荡器输出交替的两种不同频率信号，使扬声器发出一定时间的两种不同频率的声响。
