1．设计任务与要求

    在工业生产中，经常需要将不同物料按一定质量比例配置进行混合加工，现设计一种加料质量计量装置，用于配料生产的自动控制系统。要求：
    ①配料精度优于1%；
    ②配料质量连续可调，料满自动停止加料；
    ③工作稳定可靠；
    ④设计电路所需要的直流电源。

  2．总体方案设计

    (1)设计思路
    ①该装置主要功能是用电子电路实现对物料质量的计量，故首先应将物料质量（非电量）转换成电量。被称物料可通过支撑料斗的负重传感器，实现将质量信号转换成电信号，电量数值大小与物料的质量成比例。
    ②根据预先设定的配料质量，来确定基准电压，其值大小可以调节。
    ③将表示物料质量的电信号与基准电压进行比较，其比较结果（输出状态）用来控制执行机构完成预定的动作。

    (2)电路基本原理

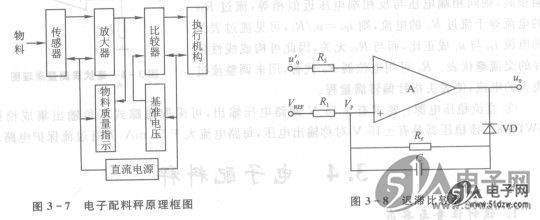

    原理框图如图3-7所示。
    ①传感器：可采用电阻应变式荷重传感器，将多个同型传感器串接使用，可扩大输出电压范围。
    ②放大器：将传感器输出的微弱信号电压予以放大，可采用通用型集成运算放大器。
    ③料重指示器：可由电压跟随器和电流表组成。电压放大器的输出信号作输入信号加到电压跟随器（射极输出器）的输入端，在射极串接一电流表M以指示电流的数值，所加物料质量愈大，则表M指示的读数愈大。
    ④比较器：可用集成运放和反馈元件构成迟滞比较器，电路如图3-8所示。 KA8514CDTF
