投币电话作为一种公共通信工具，曾给人们的日常生活和工作带来极大的方便。
    投币电话控制器的设计思路与自动售货机和投币游戏机等这类机器的控制思路，原则上基本一样。因此，了解投币电话控制器的设计方法对于使用和维护这类设备，有着触类旁遁的现实意义。
    投币电话的特点是：操作简单，只须拿起话筒，投入一次通话硬币，即可接通电话，通话时间为3min，电路框图如图2-33所示。

    1．设计任务和要求
    ①通话时间规定为3min，即每投入一次通话硬币可通话一个计时单元(3min)。
    ②在通话开始时，以绿灯提示。
    通话结束前20s，应以红灯提醒通话者注意时间，并开始用数字显示通话剩余时间，每通话1s，数字自动减1。
    ③数字显示为零之前，如不再投币，电话将自动切断，控制器停止工作；如继续投币，通话仍可继续。

    2．单元电路的设计
    (1)秒脉冲发生器
    由CD7555定时器组成多谐振荡器，振荡周期为T=0.7(R₁+2R₂)C，其电路与参数如图2-34所示。

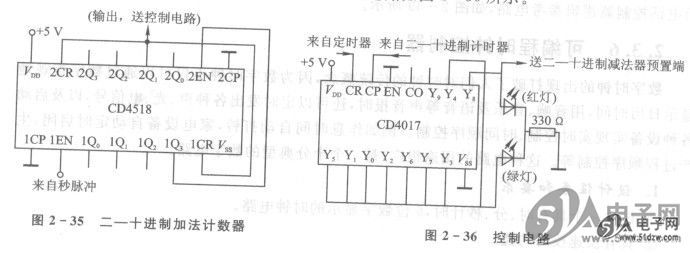

    (2)二一十进制加法汁数器
    该电路可用一片CD4518来实现。一片CD4518内部具有两个同步十进制计数器，因此，用CD4518来实现二一十进制加法计数比较合理。
