电子示波器又称阴极射线示波器．简称示波器，是一种利用示波管作为显示器的电子测量仪器。它能将电信号随时间变化的过程转换成可直接观察的波形。示波器用途非常广泛，既可用于观察被测信号的波形，也可用于测量被测信号的电压、频率、周期、相位，还可间接观测电路的有关参数及各种元器件的伏安特性。利用传感器，示波器还可用于测量温度、压力、距离、振动、密度、声及光、热、磁效应等。所以，示波器不仅是电子技术中必不可少的测量仪器，而且在医学、机械、水利、物理、化学等技术领域中也广泛应用。可以肯定，无论是现在还是将来，电子示波器都将是一种不可缺少的测量仪器。
    1．示波器的基本组成

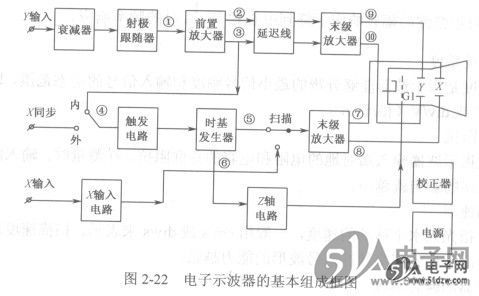

    电子示波器的基本组成框图如图2-22所示，它由示波管、Y通道、X通道、幅度校正器、扫描时间校正器及电源等几部分组成。其中，示波管主要由电子枪、偏转系统(X.Y偏转板)和荧光屏三部分组成。

  被测的信号波形①由Y通道输入，经过衰减加到垂直前置放大器。前置放大器的输出经过推挽放大，得到信号②和③，又经过延迟线、末级放大器得到足够大的信号⑨和⑩，加到示波管的垂直偏转板Y_l、Y₂上。同时，时基发生器产生扫描电压信号，经水平末级放大器放大后，得到锯齿波电压信号⑦和⑧，加到水平偏转板X_l、X₂上。
    为了在示波管上得到稳定的波形，要求每次扫描的锯齿波起点，应对应于周期性信号的同一相应点，因此被显示信号③的一部分应送到触发同步电路，信号④对应于输入信号的某个电平和极性，触发电路即产生触发信号启动时基发生器，产生一个由触发信号控制的扫描信号⑤。在时基发生器输出信号的正程时间内，Z轴电路产生加亮信号，加到示波管控制栅极上，可使示波管在扫描正程时间内加亮光迹，在扫描回程使光迹消隐。
    同步信号来自于y通道的方式被称为“内”同步；同步信号来自于仪器外部的方式称为“外”同步。当用于其他测量时，X输入可直接加上待测的或参考的信号，参考信号可直接由输入电路和放大器放大后加刭X偏转板上。
    校正器可用来校正示波器的主要性能特征，一般有幅度校正器和扫描校正器。
    电源通常由两个整流器组成。高压整流器提供示波管高压电极电压，低压整流器提供其他电路和示波管低压电极电压。
    电子束控制电路与电源在一起，主要包括亮度、聚焦、辅助聚焦和光点位置等控制。F06F150S
