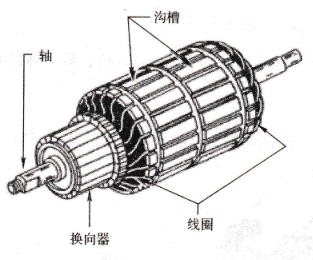

双速直流电动机转速调整电路。电路中的Sl是机芯开关，S2是用来转换电动机转速的常速/倍速转换开关，RP1和RP2分别是常速和倍速下的转速微调可变电阻器，用来对直流电动机的转速进行微调。

当常速/倍速转换开关置于“倍速”时，Rl和RP1、R2和RP2并联后接在直流电动机M的两根转速控制引脚之间，此时并联后的电阻小，说明直流电动机M的两根转速控制引脚之间阻值愈小，电动机的转速愈快，以此可以分析RP1、RP2阻值大小对电动机转速的影响。例如，RP1阻值大，电动机转速慢。

电路中的RPl-1、RPl-2是双联同轴电位器，它的灰底部分是银带导体，无电阻，当动片在这一行程内滑动时，阻值不变，银带部分占电位器动片滑动总行程的一半，故称半有效电气行程双联同轴电位器。RPl-3、RPl-4是双联同轴音量控制电位器。

对于这一电路故障的处理主要是测量电容Cl上的直流电压，它能反映出Cl和R3是否正常,是测量Cl直流电压接线。

特殊双联同轴电位器构成的立体声平衡控制器电路。

测量Cl上直流电压不为零，且低于直流工作电压+V，说明Cl没有击穿，电阻R3也没有开路，但是不能排除Cl漏电故障。此时，如果还怀疑Cl漏电，对Cl进行更换试验。

如果测量Cl上直流电压为零，说明Cl击穿或是R3开路，改用万用表的欧姆挡在断电下分别检测Cl和R3，以确定是哪个元件出了故障。

对于Cl开路故障，用测量Cl上直流电压的方法是无法确定的，可以用一只同容量电容并在Cl上进行代替检查。
