二极管及通断挡功能表,注意事项:当表笔没有连接二极管或其他任何电路时,液晶屏显示“1”;

如果测量二极管,数值显示很小,对调表笔后数值依然很小,则表明被测二极管已经击穿损坏J如果对调表笔前后,液晶屏始终显示“1”,则表明被测二极管已经开路损坏;

测量步骤3中二极管测量结果是针对数字万用表而言,假设换用指针万用表,则测量结果刚好相反。这是由于数字万用表与指针万用表在表内的电池极性刚好相反而导致的。

导体和绝缘体,通俗来说,不导电的物体我们称作绝缘体,而比较容易导电的物体称作导体。

导体中存在着大量电荷,电荷定向移动就会产生电流。导体又可以分为第一类导体、第二类导体、气体导体和其他导电介质。

金属和石墨是生活中常见的导体,在导电的过程中并没有发生化学变化.也没有物质的转移,称为第一类导体。

金属导体中的自由电子数量很大,因此它的导电性能比其他的材料要好,并且随着温度的降低,金属导体的电阻率也会减小,如果测量结果显示“1”,或者“OOO”则表明要么是三极管极性插错了,要么三极管本身损坏。

识别PNP型三极管为锗管还是硅管的方法,三极管检测与代换方法测量NPN型小功率硅管时,用指针万用表R×-1k挡测量,将负表笔接集电极,正表笔接发射极,由于硅管的穿透电流很小,阻值应在几百十欧姆以上,一般表针不动或者微动.

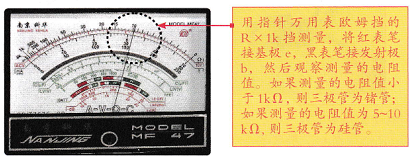

用指针万用表欧姆挡的R×1k挡测量,将红表笔接基极c,黑表笔接发射极b,然后观察测量的电阻值。如果测量的电阻值小于1kΩ,则三极管为锗管;

如果测量的电阻值为5~10kΩ,则三极管为硅管。
