当外加电压为[/时,各电容器上的电压分别为U1、U2、U3,三个电容器上的电压之和

等于总电压。串联电容器的合成电容量的倒数等于各电容器电容量的倒数之和。

三个电容器串联的电路示意图及计算方法如果电容器上的电荷量都为同一值Q,则U1=Q/C1,U2=Q/C2,U3=Q/C3

将串联的三个电容器视为1个电容器C,则Q/C=Q/C1+Q/C2+Q/C3

C-Cl l c2 1 C3

即1/C=1/C1+1/C2+1/C3

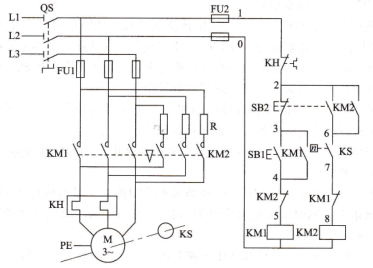

这些电路通过的电流都较小,画原理图时,控制电路、信号电路、照明电路要跨接两相电源之间,依次画在主电路的右侧,且电路中的耗能元件要画在电路的下方,而电器的触头要画在耗能元件的上方。

原理图中,各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。分析原理时,应从触头的常态位置出发。

原理图中,各电气元件不画实际的外形图,而采用国家标准规定的统一符号画出。

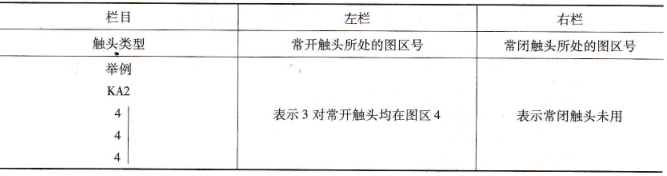

原理图中,同一电器的各元件不按它们的实际位置画在一起,而是按其在线路中所起作用分别画在不同电路中,但它们的动作却是相互关联的,必须标以相同的文字符号。图中相同的电器较多时,需要在电器文字符号后面加上数字以示区别。

原理图中,对有直接电联系的交叉导线接点,要用小黑圆点表示;无直接电联系的交叉导线连接点不画小黑圆点。
