电子电路的连接关系,如果电路中多个负载首尾相连,那么就称它们的连接状态是串联的,为串联电路。

串联电路可以分为电阻器的串联、电容器的申联、电感器的串联。

电阻器的串联,把两个或两个以上的电阻器依次菖尾连接起来的方式称为串联,为电阻器的串联电路。

电阻器的串联电路,如果电阻器串联到电源两极,则电路中各处电流相等,因而串联后的总电阻R为

R=U/I=r1+R2+・・・+RN,即串联后的总电阻为各电阻之和。

电容器的串联,电容器是由两片极板组成的,具有存储电荷的功能。电容器所存的电荷量(2)与电容器的容量和电容器两极板上所加的电压成正比。

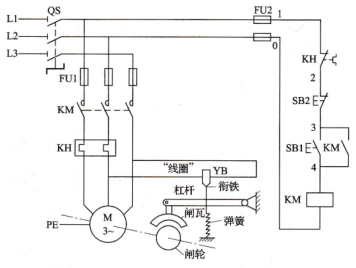

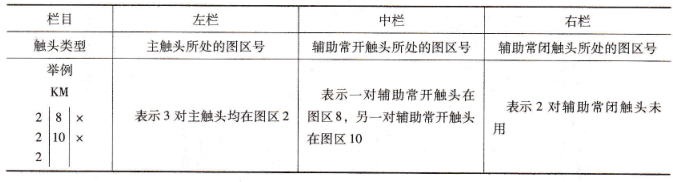

电气控制原理图的绘制及识读方法,在绘制、识读电气控制原理图时应遵循以下原则:

原理图一般分电源电路、主电路、控制电路、信号电路及照明电路。

电源电路画成水平线,三相交流电源相序L1、u、L3由上而下依次排列画出,中线N和保护地线PE画在相线之下。直流电源则正端在上,负端在下画出。电源开关要水平画出。

主电路是指受电的动力装置及保护电路,它通过的是电动机的工作电流,电流较大。主电路要垂直电源电路i画在原理图的左侧。

机械设备电气图、接线图的构成及作用,机械设各电气图的构成 机械设备电气图由电气控制原理图、电气装置位置图、电气元件布局图、接线图等组成。

接线图的组成 接线图由单元接线图、互连接线图和端子接线图组成。

作用主要用于安装接线、线路检查、线路维修和故障处理等。在实际应用中,常将电气控制原理图、电气装置位置图和接线图一起使用。

三个电容器串联的电路示意图及计算方法,串联电路中各点的电流相等。
