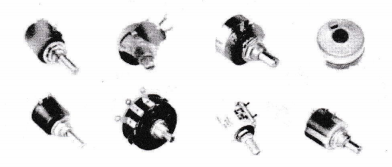

电位器在对电位器进行引脚确认之后,要对电位器测试时,要根据被测电位器阻值的大小,选择合适万用表电阻挡位,然后按如下方法进行检测。

用万用表的欧姆挡(R×100、R×lk、R×10k)测动片“1”、动片“2”两端,其读数应为电位器的标称阻值。

万用表的指针不动或阻值相差很多, 则说明该电位器已损坏。

检测电位器的动片与电阻片的接触是否良好。用万用表的欧姆挡(R×100、R×lk、R×10k)测定片“1”、动片“2”(或定片“2”、定片“3”)两端,此时将电位器的转轴按逆时针方向旋至接近定片“1”的最“小”的位置,此时电阻值越小越好。

之后再顺时针慢慢旋转轴柄,电阻值应逐渐增大,表头中的指针应平稳移动。

当轴柄旋至极端位置.动片“3”最大值时,阻值应接近电位器的标称值。

如果万用表的指针在电位器的轴柄转动过程中有跳动现象,说触点有接触不良的故障。

电子电路中的应用如明动片，晚上学应用电位器，调节电压或电位，555定时电路。

定时时间由(l及RP十R1的值决定,T≈1.1C1(RP+R1)。RP指有效部分电位器的阻值。可以调节RP阻值修改定时时间。

电容器是组成电子电路的主要元件之一,在各种电子产品和电力设备中,有着广泛的应用。它是一种储能元件。在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。在实际电路中.为了方便表述与分析.通常将电容器简称为电容。在这一章节将介绍电容器的种类、参数、识别与应用。

调节音量,电路接通后,音频信号经C1耦合加至LM386输人端第2脚,经功率放大后由输出端5脚输出,经电解电容器耦合后加至扬声器两端,从而驱动扬声器发出声音。

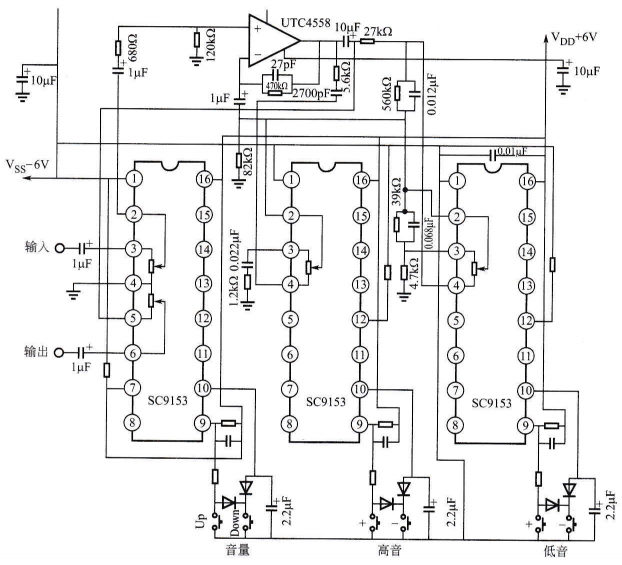

同时调节音量电位器VOL.调节VOL可改变音量。
